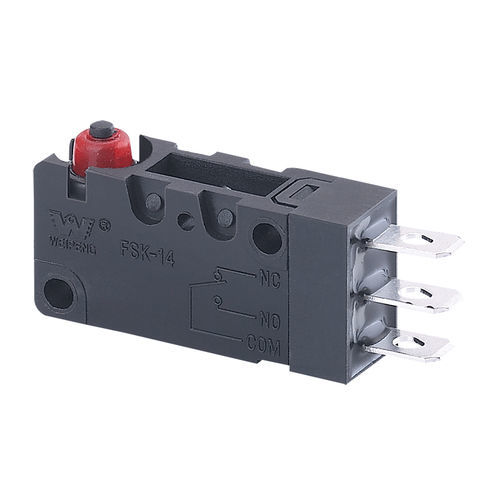

SPDT微型开关 FSK-14-5A-007-TD1.125

C22.2CQCC-US UL

产品概述
微动开关 FSK-14-5A-007-TD1.125。额定电流 5(2)A 和 10(3)A，接点额定 0.1A 250VAC。适用于 AC 125V/250V 和 DC 30V。认证：UL、cUL (CSA)、VDE、ENEC、CQC。

尺寸图
有关尺寸细节和安装点，请参见产品尺寸图像。

开关技术参数

• 1 -（电气额定）：0.1A 250VAC
• 2 -（动作力）：1.0 ~ 2.5N
• 3 -（接触电阻）：≤ 300mΩ
• 4 -（绝缘电阻）：≥ 100MΩ（500VDC）
• 5 -（耐电压）：未连接端子之间：500V / 0.5mA / 60s；端子与金属外壳之间：1500V / 0.5mA / 60s
• 6 -（电气寿命）：≥ 50,000 次
• 7 -（机械寿命）：≥ 100,000 次
• 8 -（工作温度）：-25 ~ 105°C
• 9 -（工作频率）：电气：15 次/分钟；机械：60 次/分钟
• 10 -（抗振动）：频率：10 ~ 55Hz；振幅：1.5mm；三方向
• 11 -（可焊性）：浸入部分应有 ≥ 80% 被焊料覆盖；焊接温度：235±5°C；浸入时间：2 ~ 3s
• 12 -（焊接耐热性）：浸锡：260±5°C 5±1s；手工焊接：300±5°C 2 ~ 3s
• 13 -（测试条件）：环境温度：20±5°C；相对湿度：65±5% RH；气压：86 ~ 106 kPa

规格

• 电气额定：0.1A 250VAC
• 额定电流：5(2)A 和 10(3)A
• 动作力：1.0–2.5 N
• 接触电阻：≤ 300 mΩ
• 绝缘电阻：≥ 100 MΩ（500 VDC）
• 耐电强度：端子间 500 V，端子与金属外壳间 1500 V
• 电气寿命：≥ 50,000 次
• 机械寿命：≥ 100,000 次
• 工作温度：-25 至 105 °C
• 振动：10–55 Hz，振幅 1.5 mm，三方向
• 可焊性：浸入覆盖 ≥ 80%；焊接及热稳定参数按规范
• 测试条件：20±5°C、65±5% RH、86–106 kPa
