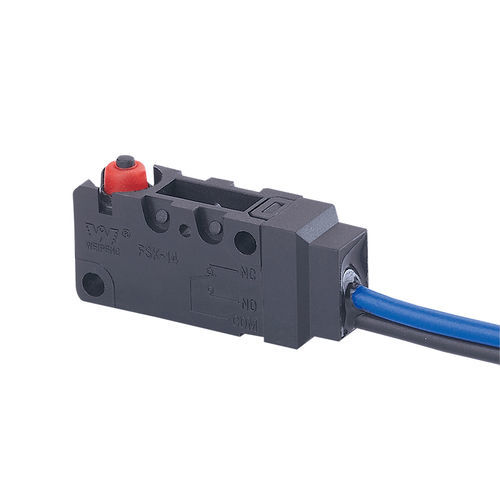

杠杆微型开关 FSK-14-1X-5A-030-TD1.125SPST防水密封IP67
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 杠杆
- 功能
- SPST
- 保护水平
- UL, 防水密封, IP67
- 规范
- CQC, C-US UL
- 其他特性
- 交流, 微动, 重启, 密封, 微型
- 主电流
5 A, 10 A
- 电压
125 V, 250 V
- 直径/长度
37.1 mm
(1.5 in)- 温度
最少: -25 °C
(-13 °F)最多: 85 °C
(185 °F)- 宽度
10.3 mm
(0.4 in)- 高度
15.9 mm
(0.6 in)
产品介绍
产品概述
尺寸表
产品页面提供尺寸表图片。
开关技术特性
技术规格
- 型号：FSK-14-1X-5A-030-TD1.125（FSK-14 大系列）
- 额定电流：5(2)A / 10(3)A
- 额定电压：AC 125V / 250V，DC 30V
- 认证：UL、cUL (CSA)、VDE、ENEC、CQC
- 典型应用：控制面板、仪表及需要紧凑瞬动开关的电器设备
尺寸表
产品页面提供尺寸表图片。
开关技术特性
- 电气额定（详细）：0.1A @ 250VAC
- 动作力：1.0–2.5 N
- 接触电阻：≤ 300 mΩ
- 绝缘电阻：≥ 100 MΩ (500 VDC)
- 耐电压：非连接端子间 500 V (0.5 mA / 60 s)；端子与金属外壳间 1500 V (0.5 mA / 60 s)
- 电气寿命：≥ 50,000 次
- 机械寿命：≥ 100,000 次
- 工作温度：-25 至 105 °C
- 工作频率：电气 15 次/分；机械 60 次/分
- 抗振动：10–55 Hz，振幅 1.5 mm，三向
- 可焊性：浸没部件 ≥ 80% 被焊料覆盖；回流焊：235±5 °C，浸没时间 2–3 s
- 焊接耐热性：浸锡焊 260±5 °C，5±1 s；手工焊 300±5 °C，2–3 s
- 测试条件：环境温度 20±5 °C；相对湿度 65±5% RH；气压 86–106 kPa
技术规格
- 型号：FSK-14-1X-5A-030-TD1.125
- 电流：5(2)A / 10(3)A
- 电压：AC 125V / 250V；DC 30V
- 认证：UL、cUL (CSA)、VDE、ENEC、CQC
- 电气额定（详细）：0.1A @ 250VAC
- 动作力：1.0–2.5 N
- 接触电阻：≤ 300 mΩ
- 绝缘电阻：≥ 100 MΩ (500 VDC)
- 耐电压：500 V/0.5 mA/60 s（非连接端子间）；1500 V/0.5 mA/60 s（端子与金属外壳间）
- 电气寿命：≥ 50,000 次
- 机械寿命：≥ 100,000 次
- 工作温度：-25 至 105 °C
- 工作频率：电气 15 次/分；机械 60 次/分
- 振动：10–55 Hz，振幅 1.5 mm
- 焊接 / 耐热性：浸锡焊 260±5 °C 5±1 s；手工焊 300±5 °C 2–3 s；可焊性 ≥ 80%；波峰焊 235±5 °C 2–3 s
- 测试条件：20±5 °C；65±5% RH；86–106 kPa
