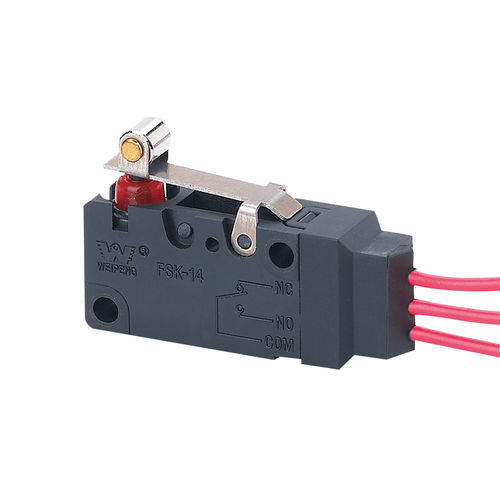

杠杆微型开关 FSK-14-5A-035

SPDT密封用于严苛环境

产品概述
FSK-14-5A-035 是一款防水微动行程开关，采用瞬动常规拨杆结构，带 200mm 预接线。典型电流选项可达 10A（125VAC/250VAC），适用于需要密封紧凑执行器进行位置检测与控制的场合。

基本额定值与认证

• 参考电流选项：5(2)A / 10(3)A
• 电压：AC 125V / 250V，DC 30V
• 认证：UL、cUL (CSA)、VDE、ENEC、CQC

开关技术特性

• 1 — 电气额定值 — 0.1A 250VAC
• 2 — 动作力 — 1.0 ~ 2.5 N
• 3 — 接触电阻 — ≤ 300 mΩ
• 4 — 绝缘电阻 — ≥ 100 MΩ (500 VDC)
• 5 — 耐电压 — 非连接端子之间：500 V / 0.5 mA / 60 s；端子与金属外壳之间：1500 V / 0.5 mA / 60 s
• 6 — 电寿命 — ≥ 50,000 次
• 7 — 机械寿命 — ≥ 100,000 次
• 8 — 工作温度 — -25 ~ 105 °C
• 9 — 工作频率 — 电气：15 周期/分；机械：60 周期/分
• 10 — 抗振动 — 频率：10 ~ 55 Hz；振幅：1.5 mm；方向：三向
• 11 — 可焊性 — 浸没部分应有 >80% 被焊料覆盖；焊接温度：235 ± 5 °C；浸泡时间：2 ~ 3 s
• 12 — 焊接热耐受性 — 浸焊：260 ± 5 °C，5 ± 1 s；手工焊接：300 ± 5 °C，2 ~ 3 s
• 13 — 测试条件 — 环境温度：20 ± 5 °C；相对湿度：65 ± 5 % RH；气压：86 ~ 106 kPa

环境指引
环境条件对防水微动开关的选择影响很大。请确认空气中的污染物、开关所处的液体种类以及所需的工作温度范围。对恶劣或关键环境，应选择具有相应工作温度范围的密封开关。高可靠性微动开关的工作温度约为 -54 °C 至 178 °C。需要更大电流的应用（例如驱动泵的液位开关）应采用额定电流更高的开关，例如在 125VAC 或 250VAC 下为 20A 或 25A 的型号。

特性 / 技术规格

• 型号：FSK-14-5A-035（FSK-14 系列）
• 数据页中引用的典型电流：5(2)A、10(3)A；示例额定值可达 10A（125VAC/250VAC）
• 电气额定值（列示测试）：0.1A 250VAC
• 动作力：1.0 ~ 2.5 N
• 接触电阻：≤ 300 mΩ
• 绝缘电阻：≥ 100 MΩ (500 VDC)
• 耐电压：500 V（回路间），1500 V（对金属外壳），按规定测试条件
• 电寿命：≥ 50,000 次；机械寿命：≥ 100,000 次
• 工作温度：-25 °C 至 105 °C
• 振动：10 ~ 55 Hz，振幅 1.5 mm
• 浸焊及手工焊接的可焊性与耐热性参数
• 测试环境条件：20 ± 5 °C；65 ± 5 % RH；气压 86 ~ 106 kPa
• 认证：UL、cUL (CSA)、VDE、ENEC、CQC
