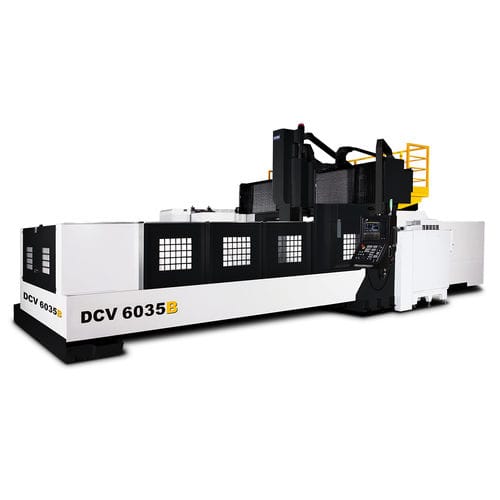

3轴CNC加工中心 DCV6035B立式双柱式用于切割机
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 立式
- 结构
- 双柱式
- 应用
- 用于切割机
- 其他特性
- 高刚性, 直接传动
- X轴
6,200 mm
(244 in)- Y轴
3,500 mm
(138 in)- Z轴
762 mm, 1,016 mm
(30 in, 40 in)- 转速
241 rpm, 4,500 rpm, 6,000 rpm, 10,000 rpm
(1,514 rad.min-1, 28,274 rad.min-1, 37,699 rad.min-1, 62,832 rad.min-1)- 输出功率
25 kW, 45 kW
(33.99 hp, 61.18 hp)- X轴进给速度
12,000 mm/min
(8 in/s)- Y轴进给速度
15,000 mm/min
(10 in/s)- Z轴进给速度
15,000 mm/min
(10 in/s)- 最大台面负荷
25,000 kg
(55,116 lb)- 工具重量(最大)
20 kg
(44.1 lb)- 总重量
65,000 kg
(143,300.47 lb)
产品介绍
高刚性结构设计
头部采硬轨Turcite-B设计，高刚性、高阻尼减少门型加工机头部切削悬伸、震动问题。
大尺寸靴型底座设计，有效抑制机台前倾，确保加工稳定性。
FEM有限元素分析、V型肋结构设计，提高刚性及稳定性。
图片中，A为他厂设计；B为永进机械设计。
高刚性结构设计
高刚性三轴设计
X轴采直结式齿轮驱动，提供高扭力、高传动效能及低背隙、高精度。
X轴搭载三支滚柱型线性滑轨及21个滑块，有效提升工作台荷重能力。
Y轴采用三支滚柱型线性滑轨设计；大区域的抓持力，大幅提升头部、鞍座的整体结构刚性。
4,500 rpm 强力主轴
配有高低档齿轮箱传动
标准两段式强力齿轮箱的主轴，最高转速4,500 rpm，配置精密滚柱轴承，提高刚性。
在241 rpm时提供88.87 kgf-m高扭力输出，以满足硬材料的重切削加工需求。
