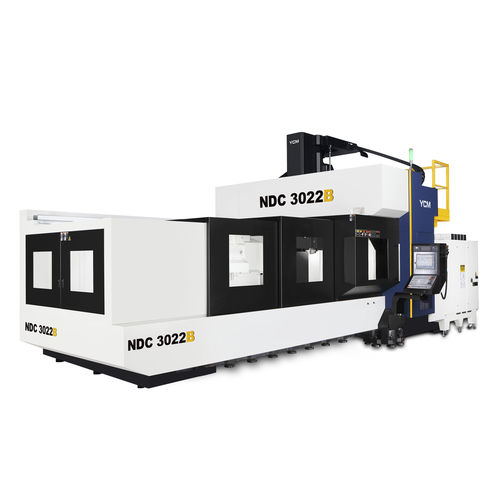

3轴CNC加工中心 NDC3022B立式双柱式40工具
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 立式
- 结构
- 双柱式
- 工具数量
- 40工具, 60工具, 32工具, 120工具
- 应用
- 用于切割机
- 其他特性
- 高刚性, 直接传动
- X轴
3,200 mm
(126 in)- Y轴
2,200 mm
(87 in)- Z轴
762 mm, 1,016 mm
(30 in, 40 in)- 转速
6,000 rpm, 10,000 rpm
(37,699 rad.min-1, 62,832 rad.min-1)- 输出功率
35 kW, 45 kW
(47.59 hp, 61.18 hp)- X轴进给速度
15,000 mm/min
(10 in/s)- Y轴进给速度
20,000 mm/min
(13 in/s)- Z轴进给速度
15,000 mm/min
(10 in/s)- 最大台面负荷
12,000 kg
(26,455 lb)- 工具重量(最大)
20 kg
(44.1 lb)- 总重量
33,000 kg
(72,752.55 lb)
产品介绍
高刚性结构设计
高刚性箱型结构头部设计，有效抵抗重切削时之变形与振动。
大尺寸靴型底座设计，有效抑制机台向前倾的力量，确保加工稳定性
高刚性短力流的底座设计，全行程支撑工作台受力平均分布于地基上，达到最佳动态水平。
自制齿轮箱，标准两段式强力齿轮箱，精密研磨，配合油温冷却润滑，防止温升及产生噪音。
X轴使用直结式齿轮驱动，提供高扭力，高传动效能及低背隙高精度。
Z轴头部采硬轨设计，高刚性、高阻尼有效解决加工时头部切削悬伸、震动问题。
大跨距鞍座，提升稳定性搭配高刚性横梁及左右立柱，完美提供Y轴运动真直度。
Y、Z轴进给采滚珠螺杆与马达采挠性直结设计，无背隙及皮带传动之缺点。
