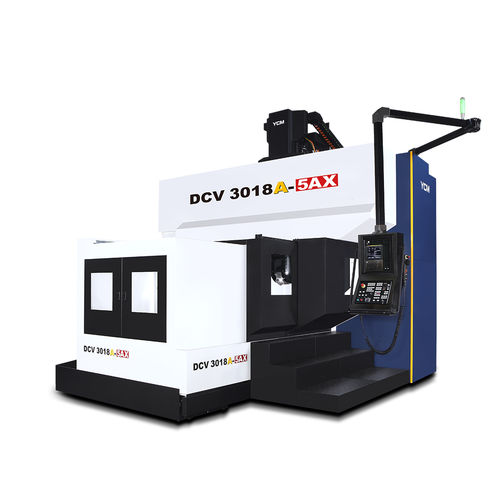

5轴CNC加工中心 DCV3018A-5AX立式双柱式HSK A-63
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 5轴
- 卧式／立式
- 立式
- 结构
- 双柱式
- 主轴头
- HSK A-63
- 工具数量
- 40工具, 60工具, 120工具
- 其他特性
- 高精度, 高刚性, 直接传动, 线性电动机式
- X轴
3,200 mm
(126 in)- Y轴
2,400 mm
(94 in)- Z轴
762 mm, 1,016 mm
(30 in, 40 in)- 转速
18,000 rpm
(113,097 rad.min-1)- 输出功率
56 kW, 70 kW
(76.14 hp, 95.17 hp)- 最大台面负荷
10,000 kg
(22,046 lb)- 工具重量(最大)
6 kg
(13.2 lb)- 总重量
32,000 kg
(70,547.92 lb)
产品介绍
高刚性结构设计
一体成型底座设计
头部采用高刚性箱型结构
FEM有限元素分析、双A型肋骨底座全行程支撑工作台
门柱I值加大，避免下垂现象，提升加工表面精度及延长刀具寿命
高刚性结构设计
高稳定三轴设计
X、Y、Z轴采用滚柱型线性滑轨
Y轴采用大跨距垂直及水平支撑线轨设计
Y、Z轴采直结式驱动设计，减少背隙及确保高精度
X轴使用大马力齿轮传动，提供高扭力、高传动效能
高稳定三轴设计
高载重工作台
DCV系列工作台皆经精密研磨处理后再进行组装，以确保达到高精度要求
工作台最大平均负载：10,000kg
