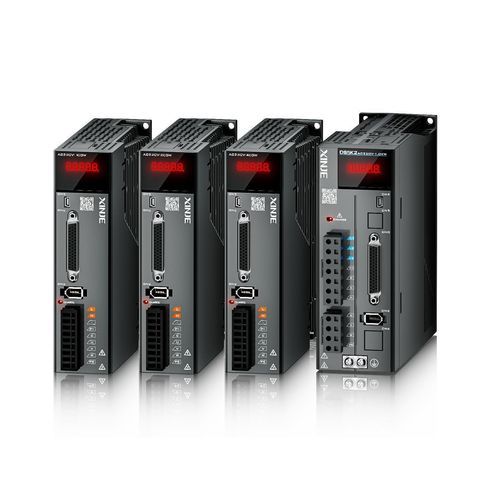

交流伺服驱动器 DS5K2 series

模拟RS-485200-240V

概述
速度回路响应带宽为 3 kHz，提供高动态响应以提升生产效率。先进的控制算法为快速定位应用提供优化的性能方案。

高动态响应 — 快速且灵活的定位
3 kHz 的速度回路带宽支持快速精确的定位，提高高速系统产能。控制算法优化响应性能，缩短稳态时间。

高效调校与共振抑制

• 共振抑制控制算法缩短调试时间，消除机械共振，实现平滑且精确的轨迹跟踪。
• 共振频率自动检测简化调试与维护。
• 振动频率识别精度提高约 50%。
• 共振频率分析时间减少约 50%。

抑制机械端振动和噪声
先进控制算法降低机械端位置处的振动和噪声，有效处理悬臂梁等结构的振动，缩短稳态时间并提高产品精度。

动态制动
在运行中发生断电或报警时，伺服将切断输出并对电机三相回路短路以快速停止电机，保护人员和设备安全。

多重保护功能

• 支持接地短路保护、过流保护等多种保护功能。
• 设计目标为超低故障率以提高运行可靠性。

兼容高防护集成电机
适用于 MS6-B3 / MS6G 系列高防护型单/多圈集成电机。可减少转速与转矩波动，协助平稳的转矩控制设备运行。支持高分辨率编码器（19 位磁编码器、23 位光学编码器），改善低速振动抑制并降低速度波动。

丰富功能
DS5K2 系列具备长线驱动、分频输出、模拟接口及 RS485 通信等功能，满足多样化应用需求。

产品亮点

• 高效调校消除机械共振并平滑轨迹跟踪。
• 断电或报警时的动态制动可实现快速安全停止。
• 多重内置保护提升运行安全性。

技术参数

• 型号系列：DS5K2
• 速度回路响应带宽：3 kHz
• 用于快速定位的高动态响应
• 带自动频率检测的共振抑制控制算法
• 振动频率识别精度提高约 50%
• 共振频率分析时间减少约 50%
• 机械端振动与噪声抑制
• 动态制动（故障/断电时短接电机三相回路）
• 保护功能：接地短路保护、过流保护等
• 兼容电机：MS6-B3 / MS6G 系列集成电机
• 编码器支持：19 位磁编码器、23 位光学编码器
• 通信与控制接口：模拟、RS485、长线驱动、分频输出
