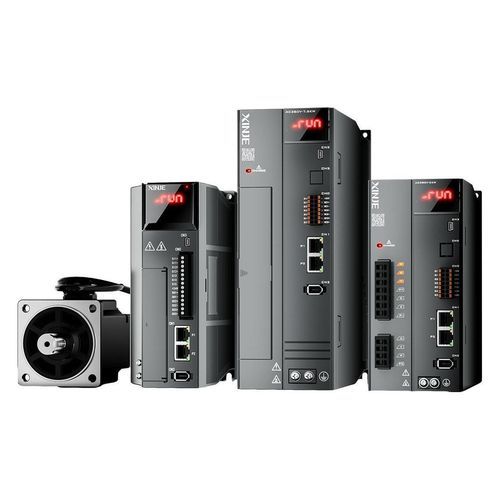

交流伺服驱动器 DS5P series

多轴以太网以太网接口

产品概述
DS5P PROFINET 伺服驱动器是 Xinje 首款支持 PROFINET 总线的伺服驱动器。其在多轴高速自动化环境中提供精确定位、短同步周期、现场布线灵活和便于维护的特性。典型应用行业包括 3C 电子、锂电池、汽车、物流、光伏和灌装。

主要特性

• 符合 PROFIdrive 行业标准，具备高兼容性与互操作性。
• 支持 PROFINET V2.3 及 PROFIdrive 配置文件 AC1、AC3、AC4。
• 支持 RT 与 IRT 实时模式；RT 通道周期可达 4 ms，IRT 周期可达 1 ms。
• 最小同步周期 250 μs，同步抖动 < 1 μs，满足严格的多轴同步需求。
• 配备双 100 Mbps 全双工以太网端口；两端口均可作为 IN/OUT 配置，支持线形、星型、树型、环型等拓扑。
• 通过一根电缆实现用户/过程数据与诊断数据的实时传输，便于与控制系统快速连接。
• 支持常用协议与通信方式（PTI、Profinet、Modbus RTU）。

页面显示的其他信息

• 页面提供产品图片及图示图库。
• 相关文档与下载（软件、目录、配置文件与证书）在“相关文档”部分提供。

特性 / 技术规格

• 商用名称：DS5P PROFINET 伺服驱动器（DS5P 系列）。
• PROFINET 版本：V2.3。
• PROFIdrive 支持：AC1、AC3、AC4。
• 实时模式：支持 RT 与 IRT。
• RT 通道周期：可达 4 ms。
• IRT 周期：可达 1 ms。
• 以太网：双 100 Mbps 全双工端口（两端口均可 IN/OUT）。
• 支持拓扑：线形、星型、树型、环型。
• 最小同步周期：250 μs。
• 同步抖动：< 1 μs。
• 支持的通信方式/协议：PTI、Profinet、Modbus RTU。
• 典型应用领域：3C 电子、锂电池、汽车、物流、光伏、灌装。
• 相关可选电机/运动特性：提供高防护等级 B3 电机；可选 17 位与 23 位绝对值编码器；标准油封轴端；电机防护等级最高可达 IP67。
