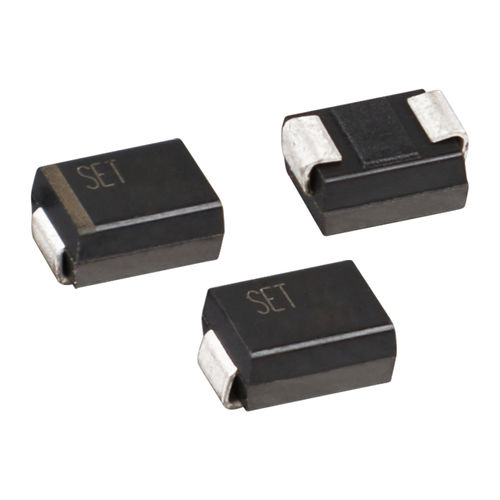

瞬态电压抑制管(TVS)二极管 SMBJ series

SMD电压标准

瞬态电压抑制器 (TVS) 是一种电路保护元件，可衰减（降低）或过滤瞬态电压。 是一种电路保护元件，可衰减（降低）或过滤瞬态电压尖峰（过电压）。 瞬态电压尖峰（过电压）。 通过雪崩击穿 TVS 二极管可在击穿后不超过几纳秒的时间内进入雪崩击穿状态，从而提供关键保护、 箝位瞬态电压，并将其电流导向地线。 接地。 功能特点 低增量浪涌电阻 出色的夹紧能力 扁平封装，内置应力消除器 12 V 以上典型 IR 小于 1.0 μA 峰值脉冲功率 600 W，10/1000 μs 波形、重复率（占空比）： 0.01% 适用于表面贴装应用，以优化电路板空间 典型的故障模式为超标电压或电流造成的短路 或电流 IEC 61000-4-2 ESD 30 kV（空气）、30 kV（接触） 数据线的 EFT 保护符合 IEC 61000 标准 -4-4 极快的响应时间 玻璃钝化芯片结 保证回流焊接的高温：260 °C/30 秒 VBR @ TJ= VBR@25 °C x (1+αT x (TJ - 25)) (αT：温度系数，典型值为 0.1） 塑料封装的可燃性等级为 V-0，符合保险商 实验室 符合 J-STD-020 的 MSL1 级标准 哑光锡无铅电镀 无卤素，符合 RoHS 标准 无铅 E3 表示第二级互连是无铅的，并且 端子表面处理材料为锡（Sn）（IPC/JEDEC J-STD609A.01） 应用 通信设备 安全与防护 工业控制设备 电源 汽车电子 新能源 防雷保护
