断路开关分析仪 UHV-408

电阻电压速度

简介

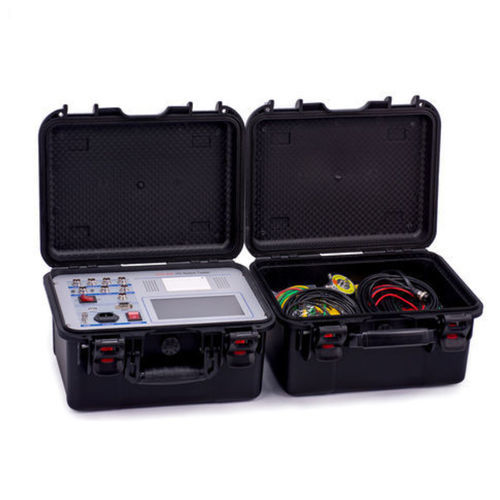

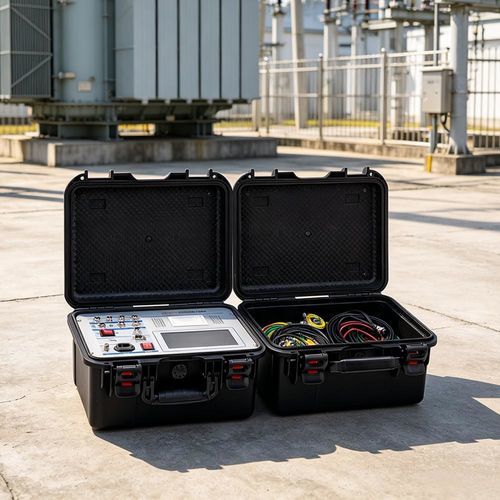

UHV-408 是一款便携式高压断路器动态测试分析仪。可对油式、真空式、SF6、GIS 等不同技术与电压等级断路器的机械动态特性进行测量，支持最多 12 通道接触点的同步采集，输出时间、行程、速度、线圈电流和线圈电阻并记录波形。

技术参数
时间测量：内/外触发，1 ms–10000 ms，分辨率可达 0.01 ms；200 ms 内精度：0.05% ± 0.1 ms。
速度测量：线性与角度传感器；线性范围 0.01–20.00 m/s（0.1 mm 传感器）；345° 角度编码器，分辨率 0.01°。
行程测量：标准线性传感器 0–50 mm（分辨率 0.1 mm）；可选 100–1000 mm；编码器量程 0–1000 mm。
电流/电阻：最大电流 30 A（分辨率 0.01 A）；线圈电阻最高 1000 Ω（分辨率 0.01 Ω）。
电源：AC 220 V ±10%，50 Hz ±10%；DC 输出 20–270 V 可调，短时 DC220V ≤ 20 A，功率 4400 W。
外部触发：AC/DC 10–300 V，电流 ≤ 120 A。
工作环境：-20 °C 至 +50 °C；相对湿度 ≤ 90%。

功能特点

• 适用 SF6 开关、GIS 组合、电器、真空开关、油开关、真空接触器及特殊断路器；支持同时测量多达 12 个金属接点（6 主 + 6 辅），并记录时间、回跳次数/时间、速度、线圈电流与线圈电阻的波形。
• 7 英寸阳光可读彩色显示，菜单式操作与快速测试界面；支持中文/英文输入；可在同一屏显示 12 通道断裂状态、时间、行程、速度与波形，并对指定区段的平均速度进行分析标注。
• 主机内置 DC 电源（无需现场二次电源），DC20–270 V 可调，短时 DC220V ≤ 20 A，具短路保护并带声光报警；双路电源设计具冗余，单路控制电路损坏时可继续测试。
• 配备线性传感器与 360° 旋转编码器及多功能固定接头，安装便捷；线性传感器长度 30–1000 mm 可现场设置，无需返厂升级。
• 主机可存储 100 组测试数据，带实时钟；支持 USB（U 盘）与 RS232 导出数据并连接电脑分析、保存与打印（RS232 在线功能可选），并配备高速热敏打印机（可选）。
• 内部防干扰电路设计，适用于 500 kV 变电站的可靠使用。

附注
中国制造。UHV-408 面向专业人员，用于高压断路器的维护、调试与验收测试。

规格 / 技术参数

• 型号：UHV-408
• 时间范围：1 ms–10000 ms；分辨率 0.01 ms（≤999 ms）
• 速度：0.01–20.00 m/s（线性传感器）；编码器 345° / 0.01°
• 行程：0–50 mm（标准），可选 100–1000 mm；分辨率 0.1 mm
• 电流/电阻：最大 30 A（0.01 A）；电阻最高 1000 Ω（0.01 Ω）
• DC 输出：20–270 V 可调；DC220V ≤ 20 A（短时）；功率 4400 W
• 外部触发：AC/DC 10–300 V，电流 ≤ 120 A
• 显示：7 英寸彩色，阳光可读
• 存储：100 组测试数据；实时时钟
• 尺寸：360 × 260 × 170 mm
• 工作温度：-20 °C 至 +50 °C；相对湿度 ≤ 90%
