断路开关分析仪 UHV-406

相对湿度速度便携式

产品介绍

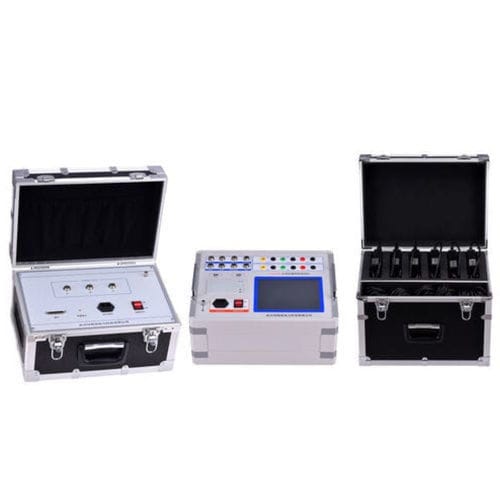

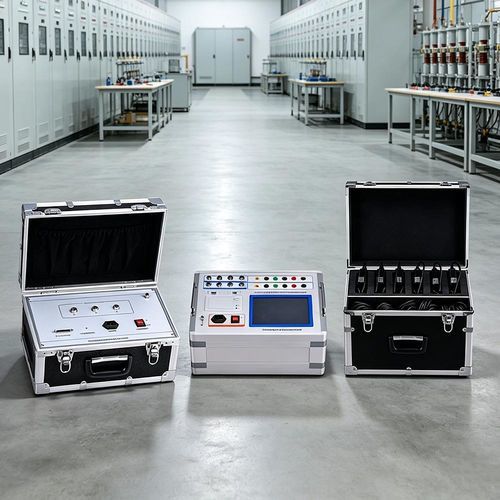

UHV-406 双接地断路器分析仪可对各类高压断路器（少油、大油、真空、SF6）在各电压等级下进行精确的机械特性测量。设备采集断路器的时间、速度、行程与线圈参数，用于状态评估、动态分析和故障诊断，适用于变电站与现场测试。

技术参数

• 时间测量：支持12次自然开合时间测量；测量开/合相位差及弹跳次数。测试范围：1 ms–99 ms（分辨率0.01 ms）；1 ms–999 ms（内部触发0.01 ms）；1000 ms–9999 ms（0.1 ms）；10000 ms–200000 ms（1 ms）。外部触发：0.01 ms–200 s。精度（≤1000 ms）：0.05% ± 0.1 ms。
• 速度测量：瞬时分离/合闸速度及指定行程或角度区间平均速度。传感器范围：0.1 mm传感器 0.01–20.00 m/s；345°角度传感器 0.01–20.00 m/s；激光传感器 0.01–15.00 m/s。
• 行程测量：动触头行程、触头开距、过行程、超冲或回弹。范围：线性传感器 0–50 mm（分辨率0.1 mm）；旋转传感器 0–1000 mm（分辨率0.08°），传感器约有15°无效区，安装有效显示区约160–200°；加速度传感器 0–300 mm（分辨率0.1 mm）。
• 线圈电流：最大20 A，分辨率0.01 A。线圈电阻：0–2000 Ω，分辨率0.01 Ω。
• 电源：仪器 AC 220 V ±10%，50 Hz ±10%。直流输出：DC 6–270 V 可调；短时输出 DC24 V ≤15 A、DC220 V ≤20 A。
• 外部触发：AC/DC 10–300 V，电流 ≤120 A。
• 隔离开关功能：可调 DC 输出 6–270 V；输出持续时间可配置 0.01–20 s；断口信号最大采集时间 200 s；可测量断口开闭时间、三相时间差、弹跳时间与次数。
• 环境与尺寸：主机 400 × 263 × 175 mm；工作温度 −20°C 至 +50°C；相对湿度 ≤ 90%。

产品特性

• 8.4 英寸日光可读彩色触摸屏，嵌入式操作系统与 Windows 风格界面，适合现场操作。
• 内置高速热敏打印机，可现场生成检测报告。
• 内置可调直流电源（DC 20–265 V / 20 A），无需外部电源即可为线圈供电。
• 完整传感器套件：线性、旋转及通用传感器，配多功能快装支架，无需工具快速安装。
• 兼容 SF6 开关、GIS、真空断路器及油断路器（国内/国际型号）。
• 单次测试周期内采集全部测量数据与波形，提高现场测试效率。
• 数据存储 30,000 条记录（可通过存储卡扩展），内置 RTC 精确时间戳。
• USB 接口支持数据直接导出与 PC 分析。
• 多通道测量：可同时测试 12 个接触断点、6 个闭合电阻、3 个石墨接点和 3 个双接地端子。
• 高级分析工具：包络线生成（2–10 次运行）及振动频率诊断以评估机械状态。
• 800 kV 变电站级抗干扰设计。

规格 / 技术参数

• 型号：UHV-406
• 主要功能：测量分闸/合闸时间、速度、行程、弹跳特性、线圈电流与电阻、外部触发及隔离开关测试。
• 时间范围：1 ms–200000 ms（多档，分辨率 0.01/0.1/1 ms）。
• 速度范围：依据传感器可达 20.00 m/s，激光传感器至 15.00 m/s。
• 行程范围：线性 0–50 mm（0.1 mm）；旋转 0–1000 mm（0.08°）。
• 线圈电流/电阻：最大 20 A（0.01 A）；0–2000 Ω（0.01 Ω）。
• 电源：AC 220 V ±10%, 50 Hz ±10%；DC 输出 6–270 V 可调。
• 存储：30,000 条记录，可通过存储卡扩展。
