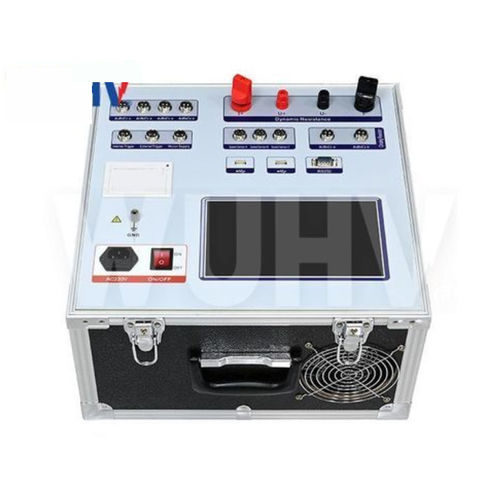

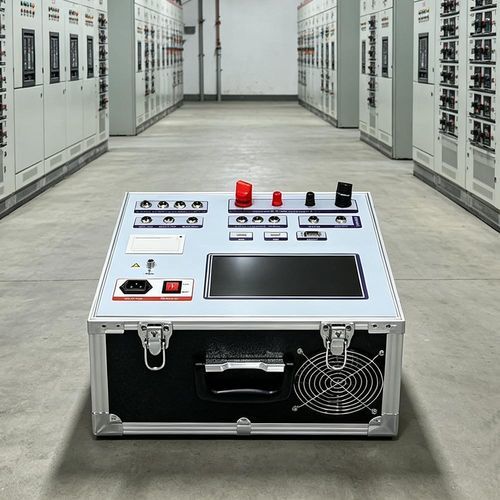

断路开关分析仪 UHV-412

电阻功率电压

产品概述
UHV-412用于对高压断路器（最小油/多油、真空、SF6 等）进行精确的机械与电气测试。产品符合 GB1984-2014 与 DL/T846.3-2017 标准，提供开闭时间、闭合电阻与动态电阻等测量，适用于变电站的调试、检修和诊断工作。

技术参数
时间测量：12 通道用于开/合事件；多档测量范围，分辨率可达 0.01 ms（01–99 ms / 1–999 ms / 1000–9999 ms / 10000–200000 ms）。内部触发 1 ms–200000 ms；外部触发 0.01 ms–200 s。1000 ms 内精度：0.05% ± 0.1 ms。
闭合电阻：30 Ω–10 kΩ，分辨率 0.1 Ω，精度 ≤1% ± 2 位。
动态电阻：输出电流最高 200 A，测量范围 0–50 mΩ，精度 ≤0.5% ± 0.5 µΩ。
速度测量：线性传感器（0.01–25.00 m/s）、345° 角度传感器（0.01–25.00 m/s）、可选激光传感器（0.01–15.00 m/s）；典型精度 0.05% ± 0.1 ms。
行程测量：线性 0–50 mm（分辨率 0.1 mm），旋转等效 0–1000 mm（分辨率 0.08°），加速度 0–300 mm（分辨率 0.1 mm）；行程精度 ±(1%L + 0.2) mm。
线圈电流/电阻：线圈最大电流 20 A（分辨率 0.01 A，精度 ±5%）；线圈电阻 0–2000 Ω（分辨率 0.01 Ω，精度 ±5%）。
电源与触发：输入 AC220 V ±10%；DC 输出 DC6–270 V 可调（短时：DC24 V ≤15 A、DC220 V ≤20 A）；外部触发 AC/DC10–300 V，电流 ≤120 A。
隔离开关测试：DC6–270 V 可调输出；输出时间 0.01–20 s；最大断裂信号采集 200 s；测量断合时间、开时间、三相差、弹跳时间与频率。
环境与尺寸：主机 400 × 380 × 285 mm；工作温度 -20 °C 至 +50 °C；相对湿度 ≤90%。

产品特点

• 12 通道同步时间测量，可完整记录开/合事件
• 支持 200 A 动态电阻测试，可现场诊断触点状况
• 内置可调 DC 电源（DC6–270 V），支持短时大电流输出
• 支持多种传感器（线性、旋转、角度、加速度、可选激光）及快速连接
• 内置热敏打印机用于现场即时报告，支持 USB/可选 RS232/WiFi 数据传输
• 可存储多达 30,000 次测试记录，带时间戳并支持扩展存储
• 面向变电站环境的抗干扰设计（500 kV 级别）

技术规格

• 型号：UHV-412
• 适用标准：GB1984-2014、DL/T846.3-2017
• 时间通道：12；分辨率 0.01 ms–1 ms（按范围）；1000 ms 内精度 0.05% ± 0.1 ms
• 闭合电阻：30 Ω–10 kΩ，分辨率 0.1 Ω
• 动态电阻：0–50 mΩ，最大输出 200 A
• 速度传感器：线性 0.01–25.00 m/s；角度 0.01–25.00 m/s；激光（可选）0.01–15.00 m/s
• 行程传感器：线性 0–50 mm（0.1 mm）；旋转 0–1000 mm 等效（0.08°）；加速度 0–300 mm（0.1 mm）
• 线圈电流/电阻：最高 20 A / 0–2000 Ω
• 电源：AC220 V ±10%；DC 输出 DC6–270 V 可调
• 外部触发：AC/DC10–300 V；电流 ≤120 A
• 尺寸与环境：400×380×285 mm；-20 °C 至 +50 °C；相对湿度 ≤90%
