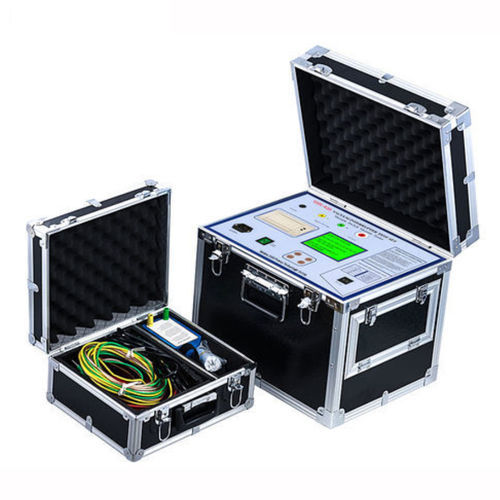

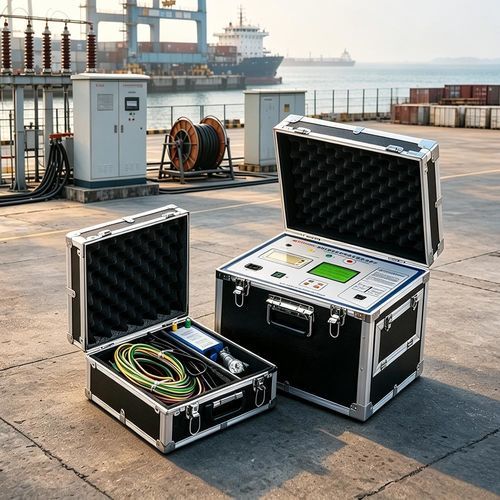

真空测试设备 UHV-420

电压自动电网

概述
UHV-420 真空断路器测试套装是一款用于现场定量测量真空断路器真空度的仪器。采用非拆卸励磁线圈，适用于预防性检测和维护检测。

产品详情
检测对象：各类真空断路器管
检测方法：新型励磁线圈，实现无需拆卸的测量
适用范围：多用途，可检测多种真空断路器
测量范围：10^-5 ～ 10^-1 Pa
测量精度：在各子区间约 ±10%（10^-5–10^-4、10^-4–10^-3、10^-3–10^-2、10^-2–10^-1 Pa）
磁场电压：1700 V
脉冲电场高电压：30 kV
测试时开管距离：正常使用距离
使用环境：-20℃ 至 40℃
净重：24 kg
尺寸（宽×深×高）：410 × 320 × 370 mm
取样器：磁控管线圈

别名

• 真空断路器测试仪
• 真空度测试仪
• 真空断路器测试套装

特性

• 可定量测量各类真空断路器消弧室内的真空度。
• 现场测量无需拆卸真空断路器，采用非拆卸测量方式。
• 测试结果精确可靠，适用于预防性维护。
• 操作简单，便于现场技术人员使用。
• 测试数据可保存、打印与查看。
• 适用于电力、钢铁、石化、纺织、煤炭、铁路等行业。
• 仪器净重约24 kg，便于携带。

特性 / 技术规格

• 型号：UHV-420
• 检测对象：各类真空断路器管
• 检测方法：励磁线圈实现无拆卸测量
• 测量范围：10^-5 ～ 10^-1 Pa
• 测量精度：在指示子区间内约 ±10%
• 磁场电压：1700 V
• 脉冲电场高电压：30 kV
• 工作温度：-20℃ 至 40℃
• 净重：24 kg
• 尺寸（宽×深×高）：410 × 320 × 370 mm
• 取样器类型：磁控管线圈
