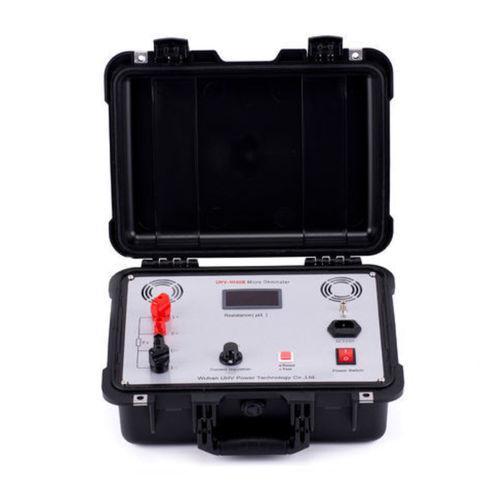

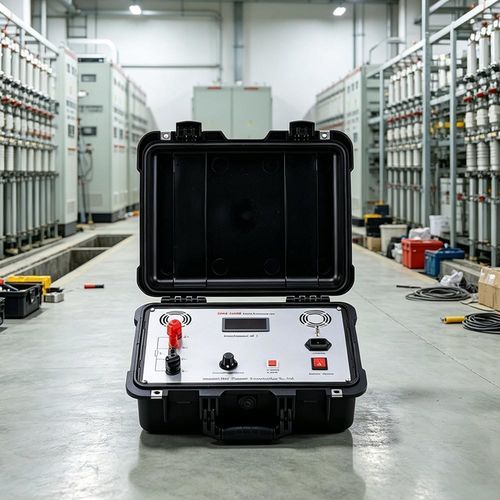

电阻测试仪 UHV-H100B

高电压连续性回路阻抗

概述
UHV-H100B接触环路电阻测试仪结合高频开关电源技术与数字测量电路，适用于开关设备与控制装置的回路电阻直接测量。按国家标准推荐的测试电流为直流100A和200A，测试结果以数字显示，测量精度高、性能稳定，适用于高压开关现场维护与工厂回路电阻检测。

技术参数

• 测量范围：1～1999 μΩ
• 分辨力：1 μΩ
• 测试电流：DC100A固定输出（按产品说明支持100A和200A测量）
• 测量精度：0.5% ±1位
• 工作模式：导通（continuity）
• 显示方式：3.5位数字显示
• 工作电源：AC 220 V ±10%，50 Hz
• 工作环境：温度 −10 ℃至 40 ℃；湿度 ≤ 80% RH

注意事项

• 使用前请仔细阅读说明书。
• 接线时请按说明书中正确的接线方法连接导线。
• 禁止在带电回路中测量回路电阻。
• 使用过程中必须可靠接地。
• 不得随意更换电流导线或内部元件。
• 不使用时应存放在通风、干燥、阴凉且清洁的地方，注意防潮及避免腐蚀性气体。

接触电阻基础知识

• 定义：接触电阻是固定触头与动触头接触处产生的附加电阻。
• 组成：由触头部位的收缩电阻和表面电阻组成。
• 接触电阻不合格的原因：断开大短路电流时触点烧损；机构调节不良或固定不稳导致行程/压力/接触面积变化；长期不运行造成触头氧化；弹簧变形降低接触压力；部件长期运行产生机械磨损；油断路器中油质问题或杂质导致腐蚀或沉积增加电阻。
• 影响因素：材料性能（电阻率、硬度、化学与机械性能）、接触形式（点、线、面）、接触面状态（氧化膜会增加电阻）、接触压力及表面粗糙度。

应用

• 高压开关设备的现场维护、开关工厂的回路电阻检测，以及电力部门和相关维护单位的检查与验收。
