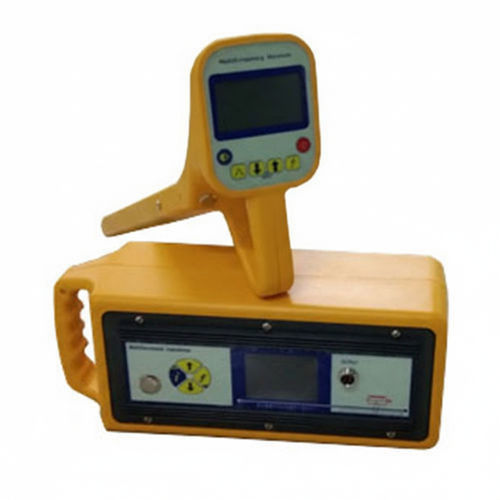

管道定位器 UHV-515

地下电缆地下管道煤气管道

UHV-515 智能管线探测器是一款用于在电力、通信、供水/燃气、集中供热和石化等基础设施中定位地下电缆、光纤及金属管线的高性能多频探测系统。

产品简介

• 结合大功率发射与智能信号处理及自动多频分析，实现精确定位、深度测量与线路识别；适用于施工、检测与维护作业。

显示与电源

• 3.6 英寸 240×128 点阵单色图形 LCD，背光可控，易于现场查看。
• 接收端具备扩展探测能力的输出特性；发射器输出功率 10 W，以提高检测深度。
• 锂电池可充电供电（接收端 >12 小时）；发射器采用双电源锂电池包，连续工作时间：1 W ≥12 h，5 W ≥8 h，10 W ≥5 h；可选干电池以提高便携性。

探测技术

• 支持多频：50 Hz、577 Hz、815 Hz、8 kHz、33 kHz、65.5 kHz、82 kHz、133 kHz。
• 专业窄带滤波与自动阻抗匹配以降低干扰；多天线系统可直接显示埋深。

测量能力

• 直读电流测量（000–999 mA）用于目标识别与路径追踪，可定位 50 Hz 带电电缆。
• 内置欧姆计用于环路电阻测试，具备导通与绝缘测试等万用表功能。

性能优势

• 优化的电源管理以支持现场长时间作业和低成本持续检测。
• 专为深埋和长距离管线及电缆探测设计。

产品参数 / 技术规格

• 接收机：接收频率 50 Hz、577 Hz、815 Hz、8 kHz、33 kHz、65.5 kHz、82 kHz、133 kHz；探测深度 0–6 m；电流范围 000–999 mA；接收模式：wide peak、valley、external device；检测精度：0–3 m = ±5% 埋深；3–6 m = ±10% 埋深；信号强度通过 LCD 和声音提示显示；增益自动/手动 0–100 dB；电池 锂电池可充电 >12 h；工作温度 -20°C 至 70°C；尺寸（接收机）620 × 110 × 2300 mm；重量 1.6 kg。
• 发射机：输出频率 577 Hz、815 Hz、8 kHz、33 kHz、65.5 kHz、82 kHz、133 kHz；输出模式：感应、直接连接、夹持；输出功率 10 W；输出电压 60 V；最大输出电流 1 A；电源 双电源锂电池包；自动过热/过流保护；电池状态持续显示；环境温度 -20°C 至 50°C。
