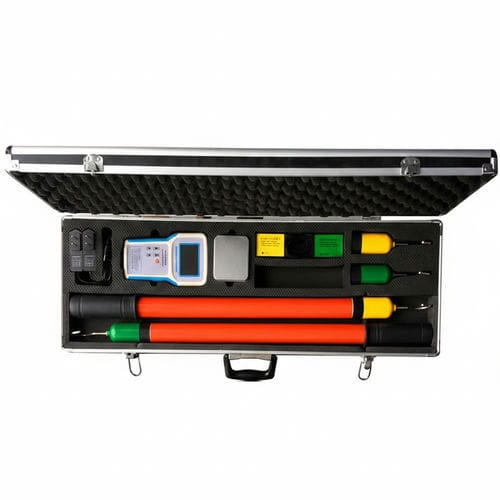

数字相位表 TAG-9000

多功能

TAG-9000 是一款远程无线高压（HV）相位测试仪，用于验证相位是否一致、检查相序颜色标记是否正确，并在带电线路上进行近距离电网连接或环网相位检测。适用于 5 V～220 kV 交流输电线路、二次显示相位检测以及线路带电检测。

产品特性

• 无线传输结合 GPS 定时，确保操作安全、可靠且简便。
• 真人语音提示测量结果和操作步骤。
• 3.2 英寸彩色屏同时显示相位差、频率、矢量图及两条线路的同相/不同相判定结果，并显示 GPS 卫星数、GPS 定时状态和时间。
• 1 小时无操作自动关机以节省电量。
• 发射端和接收端均采用可充电锂电池，配 5V 充电器。主机电池：18650，2500 mAh；发射器电池：14430，450 mAh。
• 支持远程核相：设备间距离 0.3 km 至 800 km；本地发射—接收视距约 100 m。

安全注意事项

• 现场测试必须遵循电力主管机构制定的高压试验安全距离标准。
• 标准配置为 3 米绝缘杆，适用于 ≤ 220 kV 电压；超过 220 kV 的线路应使用更长的绝缘杆并符合当地规范。
• 使用绝缘杆操作仪器时，不得超出绝缘杆手柄位置持握仪器。

维护与保养

• 长时间存放前请将仪器充满电。
• 不要将产品存放在潮湿、高温或多尘环境中。
• 绝缘杆在首次使用前应进行耐压试验，此后须每年检测一次耐压性能。

规格 / 技术参数

• 相位差精度：误差 ≤ 5°
• 频率精度：±0.1 Hz
• 横向（线对地）电压测量范围：5 V ～ 220 kV
• 发射机与接收机间最大视距传输：约 100 米
• 远程核相时两台主机间距离：0.3 km 至 800 km
• 高压测量时漏电流：< 10 μA
• 发射机工作时功耗：< 0.1 W
• 接收主机工作时功耗：< 0.3 W
• 工作环境：-35 ℃ ～ +45 ℃；湿度 ≤ 95% RH
• 整机重量：約 11 kg
• 仪器包装尺寸（长 × 宽 × 高）：71 cm × 26 cm × 11 cm
• 主机电池：18650 锂电池，容量 2500 mAh
• 发射机电池：14430 锂电池，容量 450 mAh
• 显示：3.2 英寸彩色屏，显示相位差、频率、矢量图、同/异相判定及 GPS 信息
