断电驱动器电缆识别 UHV-520

驾驶员探测器

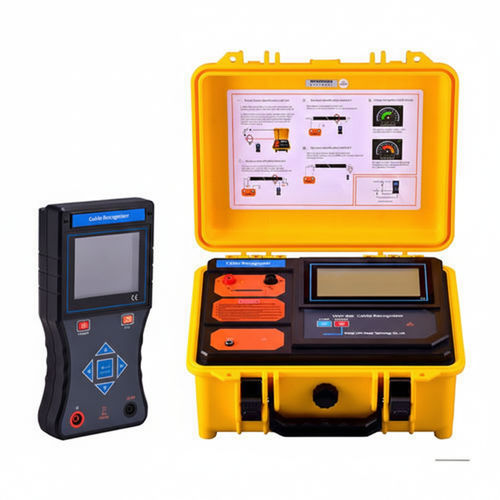

UHV-520 离线电源电缆识别测试仪用于在多根电缆中识别目标电源电缆，防止误切带电电缆导致的事故。系统由电池供电的发射端和带彩色液晶屏的接收端组成，可在拥挤的电缆束中通过多项判据提供清晰的识别结果。

功能

• 发射端由高能锂电池供电：现场无需220V电源；结构紧凑、低功耗、具多级电量指示。
• 接收端配彩色LCD，同步显示信号方向、幅值和间隔；在时间轴上保留多个信号以提高识别精度。
• 柔性测量线圈可在传统夹具无法就位的拥挤或重叠环境中进行识别，解决布线复杂时的识别困难。
• 配备启动夹具，可通过夹具耦合实现带电识别，支持离线与带电两种识别方式。
• 高强度ABS保护箱，便于在恶劣施工环境中保护设备和运输。

发射端

• 充电电压：DC 5V
• 功耗：≤ 3W
• 工作时长：≥ 12 h
• 信号间隔：≈ 2 秒
• 启动夹具内径：≥ 125 mm
• 工作温度：-35℃ ～ +55℃
• 环境湿度：≤ 95% RH

接收端

• 充电电压：DC 5V
• 功耗：≤ 1W
• 识别判据：方向、幅值、间隔（三重判定）
• 接收灵敏度阈值：电源–接地回路电阻 ≤ 500 Ω；带电–接地回路电阻 ≤ 200 Ω
• 工作时长：≥ 12 h
• 工作温度：-35℃ ～ +55℃
• 环境湿度：≤ 95% RH

尺寸

• 箱体尺寸：520 mm × 350 mm × 170 mm

别名

• 电源电缆识别器
• 离线电缆识别器
• 电缆识别
• 电缆识别测试仪

技术规格

• 型号：UHV-520
• 发射机与接收机充电电压：DC 5V
• 发射机功耗：≤ 3W
• 接收机功耗：≤ 1W
• 电池续航：≥ 12 小时（发射机与接收机）
• 信号发射间隔：≈ 2 秒
• 启动夹具内径：≥ 125 mm
• 接收灵敏度阈值：电源–接地 ≤ 500 Ω；带电–接地 ≤ 200 Ω
• 工作温度范围：-35℃ 至 +55℃
• 最大环境湿度：≤ 95% RH
• 保护箱材质：高强度 ABS
• 箱体尺寸：520 × 350 × 170 mm
