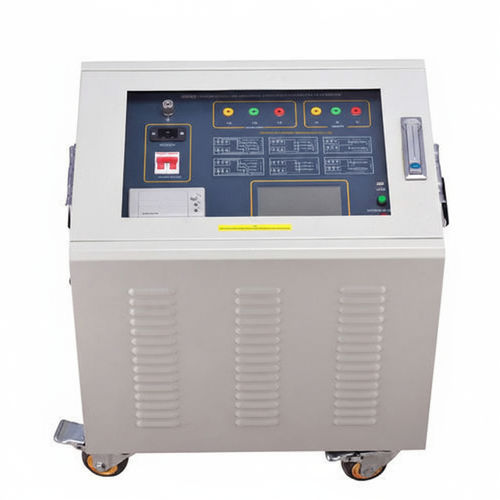

容量测试仪 UHV-525用于高电压/高张力功率频率
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 测试类型
- 用于高电压/高张力, 功率, 容量, 频率
- 测试产品
- 用于电缆, 用于电子设备, 电动机
- 应用
- 用于供电系统
- 配置
- 移动式
- 其他特性
- 数字, 带LCD屏幕, 带内存
产品介绍
概述
主要特性
技术规格 / 主要参数
使用建议与交付说明
- UHV-525 传输电缆参数测试仪为现场高精度测量电力频率参数的便携试验仪，适用于架空线、地埋电缆及混合线路的电容、阻抗、阻抗角和电阻测量；亦适用于停电后发电机供电条件下的检测。
主要特性
- 一体化紧凑设计：将传统上需多台设备完成的功能集成于单一便携机箱，便于运输和现场使用。
- 供电简便：支持 AC 220 V 工作，现场无需 380 V 接入。
- 专利抗感应电路（专利号：201020687669.X），可在高感应电压（最高可达 10 kV）下稳定工作，并具备较强的感应电流抗扰能力。
- 频率变换与数字滤波：输出频率可选 45 Hz / 55 Hz，数字滤波有效降低工频及工业干扰。
- 高速数字信号处理器：确保测量信号的快速、精确处理与计算。
- 接线与操作简单：外部接线最小化，可通过连接被测下导体完成正序/零序阻抗与电容测量，降低接线切换工作量并提升安全性。
- 大容量数据存储与导出：带日历时间戳存储，可保存 200 组测试数据并支持 U 盘导出供 PC 查看和生成报告。
- 运行安全保护：接地检测功能，接地不足时禁止运行以保护人员与设备。
- 大尺寸全触控 LCD：菜单引导式界面，便捷的单键测量流程。
技术规格 / 主要参数
- 使用条件：-20℃ ～ 50℃；相对湿度 < 80%。
- 抗干扰原理：频率变换 + 数字滤波。
- 电源：AC 220 V ± 10%；发电机供电时建议发电机 ≧ 3 kW。
- 最大输出电压：AC 250 V。
- 电压精度：0.5%。
- 电流精度：0.5%。
- 最大输出电流：8 A。
- 输出频率：45 Hz、55 Hz。
- 测量范围：电容 0.01 ～ 30 μF；阻抗 0.01 ～ 400 Ω；阻抗角 -90° ～ +90°。
- 测量分辨率：电容 0.0001 μF；阻抗 0.0001 Ω；阻抗角 0.0001°。
- 电容测量精度：≥ 1 μF：±1% 读数 ±0.01 μF；< 1 μF：±2% 读数 ±0.01 μF。
- 电阻测量精度：≥ 1 Ω：±1% 读数 ±0.01 Ω；< 1 Ω：±2% 读数 ±0.01 Ω。
- 阻抗角精度：±0.2°（电压 > 1.0 V）；±0.3°（电压 0.2 V ～ 1.0 V）。
- 抗干扰电流：30 A。
- 抗感应电压：10 kV。
- 安装尺寸（长 × 宽 × 高）：550 × 430 × 530 mm。
- 存储容量：支持 200 组数据；支持 U 盘导出。
- 重量：60 kg。
- 别名：电缆参数测试仪；电缆测试仪。
使用建议与交付说明
- 通过 U 盘导出数据以在 PC 上分析和生成报告；产品图库提供高分辨率图像和多视图。
- 若使用发电机供电，建议发电机功率 ≥ 3 kW，并在测试前确认电源稳定性。
- 使用前务必进行接地检测；如接地不良，设备将禁止运行以保证人员与设备安全。
