线缆故障定位器 UHV-500传输线
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 用于线缆, 传输线
产品介绍
概述
应用与用途
Pathfinder（发射机）
故障定位器
脉冲电容
干式交流试验变压器（GTB-3kVA/50kV）
功能与亮点
技术规格

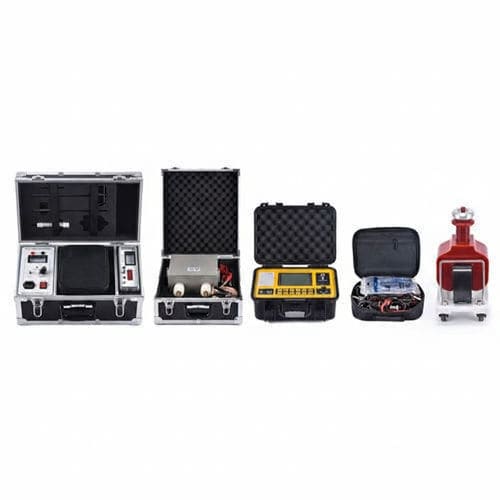

- UHV-500 电缆故障定位器为便携式诊断仪器，用于定位和识别电力及通信电缆的各类故障。可检测低阻/高阻故障、短路/开路、泄漏和闪络故障，并提供波形与距离测量。
应用与用途

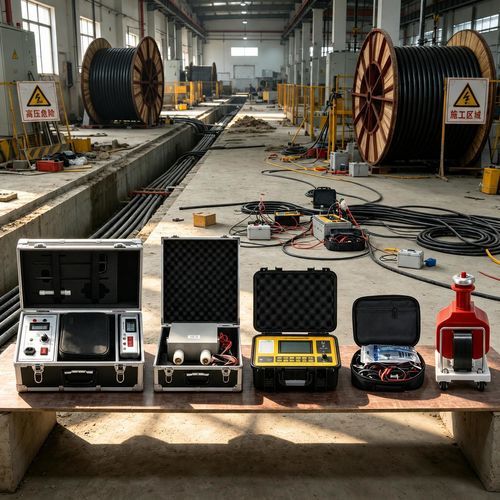

- 用于测试和定位电力电缆（1 kV–35 kV）、电话电缆、FM 通信电缆和同轴电缆；检测金属架空线短路、接地故障、高阻漏电、高阻闪络、断线和接触不良；测量电缆长度和波形传播速度，适用于线路维护与检修。
Pathfinder（发射机）
- 工作模式：输出—固定频率间歇方波信号
- 输出功率：Pomax ≥ 100 W
- 输出阻抗：1 Ω–∞
- 输出信号频率：16 kHz
- 输出信号幅度：15 V–340 V
- 电源：AC 220 V ±10%
故障定位器
- 粗测误差：< 10%
- 定点误差：< ±10 cm
- 电磁通道增益：> 110 dB
- 电磁通道接收灵敏度：< 5 μV
- 声道音频放大器增益：< 120 dB
- 50 Hz 工频抑制：> 40 dB
- 接收机功耗：< 120 mA（≈0.7 W）
- 埋深检测：≤ 3 m
脉冲电容
- 全密封金属外壳，体积小、重量轻；适用于吸入电流发生器、激光设备、避雷器试验等线路。
- 规范/参数：GB/T4704-92；环境温度 -40 °C–55 °C；额定电压 1 kV–15 kV；标称电容 0.1 μF–8 μF；电容公差 ±5%/±10%；损耗角正切 ≤ 0.01；绝缘电阻 ≥ 2000 Ω；耐压 1.1UR–1.5UR。
干式交流试验变压器（GTB-3kVA/50kV）
- 结构小巧、免维护；接线简单直观，绝缘可靠，内置过流保护。
- 规格示例：容量 3 kVA；高压 50 kV；大电流 60 mA；低压输入 200 V；尺寸 330 × 280 × 510 mm。
功能与亮点
- 采用低压脉冲与高压脉冲闪络相结合的检测方法，可在不烧穿电缆的情况下定位闪络故障。
- 高精度 A/D 采样可达 100 MHz，读取分辨率 1 m，盲区 1 m。
- 大屏 LCD 显示波形与数据；双迹显示、波形对比；可调传输速度以适配不同电缆；不易失数据存储；内置可充电电池，便于现场携带。
技术规格
- 最大测试距离：15 km（开线可达 100 km）
- 检测盲区：1 m
- 数据读取分辨率：1 m
- 功耗：5 VA
- 工作温度：0 °C–40 °C（范围 -10 °C–50 °C）
- 相对湿度：20%–90% RH（40 °C 下）
- 大气压力：86–106 kPa
- 主机体积：275 × 220 × 160 mm
- 主机重量：1.8 kg
