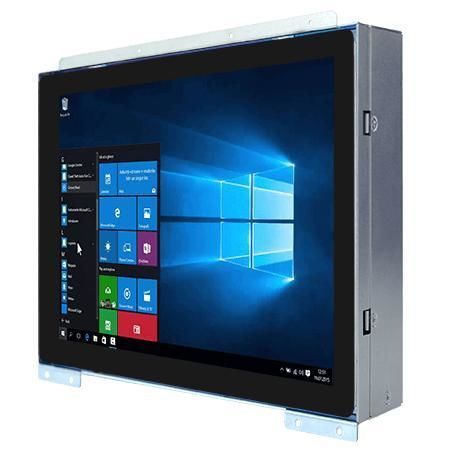

多点触摸屏式工业平板电脑 R15IP7T-POC3

PCAP电容式触摸屏15"1024 x 768

产品概述
Winmate R15IP7T-POC3 是一款 15 英寸 PO 系列 HMI 面板电脑，搭载 Intel® Pentium® N4200 处理器。适用于机器控制、工厂自动化和操作员 HMI 场景，提供灵活存储、丰富工业 I/O 与前面 IP65 保护，便于嵌入式集成。

重点特色

• 15.0" 面板，分辨率 1024 x 768，亮度 300 nits，对比度 2000:1
• Intel® Pentium® N4200（1.10 GHz，最高 2.5 GHz）
• 灵活存储：M.2 SSD + 可选 2 x SATA III 支持 2.5" HDD/SSD
• 丰富 I/O：4 x USB3.0、2 x Gigabit LAN、串口、DP（默认）、HDMI/VGA（可选）
• 12 V DC 输入（Din4）；金属机箱无风扇设计；前面 IP65

触控与显示
采用投射电容（PCAP）多点触控屏，支持多指手势，提升操作精度和使用效率，适合工业 HMI 应用。

设计与机械
平面边框的开放式机架设计，便于在信息亭和嵌入式系统中集成。安装选项包括开放式机架（默认）、面板安装和 VESA。无风扇金属机箱支持长期稳定运行。

连接性与 I/O

• 2 x Intel® 千兆以太网（RJ45）
• 4 x USB3.2 Gen1 Type‑A
• 串口：1 x RS232/422/485（默认 RS232），1 x RS232
• 视频：1 x DP1.2（默认）；1 x HDMI 1.4（可选）；1 x VGA（可选）
• 音频：Mic‑in、Line‑out、2 x 扬声器

认证

• CE
• FCC

应用场景

• 工业 HMI 与操作员控制台
• 机器控制与工厂自动化
• 自助服务信息亭与嵌入式集成
• 垂直市场：制造、银行、医疗、运输、零售

规格 / 技术参数

• 显示：15.0"；分辨率：1024 x 768；触控：Projected Capacitive 多点触控
• 亮度：300 nits；对比度：2000:1；视角：88/88/88/88；有效面积：304.1 x 228.1 mm
• 处理器：Intel® Pentium® N4200（1.10 GHz 基频，最高 2.5 GHz）
• 内存：双通道 SO‑DIMM (DDR3L) 最多 16 GB
• 存储：默认 128 GB SSD；可选 256/512 GB/1 TB；可选 2 x SATA III（2.5" SSD/HDD，支持 RAID）；1 x M.2 2242 B‑key（SATA III）
• 以太网：2 x Intel® 千兆以太网控制器
• 安全：TPM 2.0
• 操作系统（可选）：Windows 10 IoT Enterprise (64‑bit)；Linux Ubuntu 18.04 / 20.04
• WLAN/BT：可选（M.2 2230 E‑key）
• 尺寸：360 x 274 x 63 mm；重量：4.1 kg
• 安装：Open frame（默认）；Panel mount（可选）；VESA（可选）
• 机箱：金属；散热：无风扇
• 工作湿度：10%–90% RH 非凝结；工作温度：0°C–50°C；存储温度：-10°C–60°C
• 前端 IP 等级：IP65；认证：CE、FCC
• USB：4 x USB3.2 Gen1x1 (Type‑A)
• 串口：1 x RS232/422/485（默认 RS232），1 x RS232
• 视频输出：1 x DP1.2（默认）；1 x HDMI 1.4（可选）；1 x VGA（可选）
• 音频：1 x Mic‑in；1 x Line‑out；2 x 扬声器
• 扩展：1 x M.2 2242 B‑key（SSD）；1 x M.2 2230 E‑key（Wi‑Fi）；1 x PCIe 2.0 x1
• 指示与控制：电源 LED、存储 LED、亮度旋钮、电源与复位按键
• 电源输入：1 x 12V DC Din4 接头；适配器：12V 50W
• 附件：100–240V AC→DC 适配器、电源线、VESA 螺钉、驱动与手册
