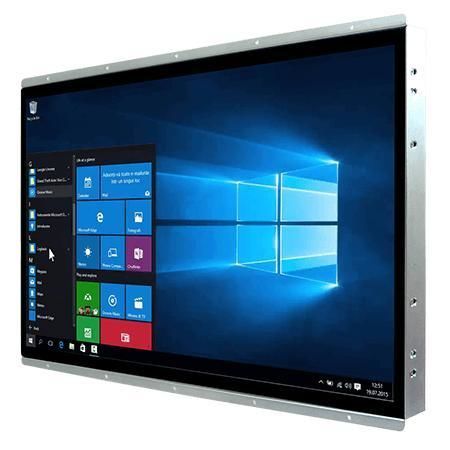

多点触摸屏式工业平板电脑 W24IF7T-POA2

PCAP电容式触摸屏24"1920 x 1080

产品概述
Winmate W24IF7T-POA2 是一款 24 英寸 PO 系列 HMI 面板电脑，面向机器控制、工厂自动化和操作员界面应用。产品采用投射式电容（PCAP）多点触控屏、可选第9代 Intel® Core™ 处理器和无风扇金属机箱，便于工业集成并支持长期供应。

主要特点

• 24 英寸 1920 x 1080 全高清 PCAP 多点触控显示屏
• Intel® 第9代 Core™ i3 / i5 / i7 处理器可选
• 灵活存储：2.5" HDD 插槽 + M.2 插槽（支持 NVMe/SATA）
• 丰富 I/O：串口、4 x USB 3.2 Gen1、2 x 千兆以太网
• 12 V DC Din4 可锁电源输入；DisplayPort / 可选 HDMI 输出

产品说明与用途
PO 系列的开框设计适合嵌入式与自助终端场景，要求紧凑安装与触控操作的应用。PCAP 触摸提供精确的多点触控控制，典型应用包括机械控制、工厂自动化、交通、零售自助终端、银行与医疗终端等需要工业级硬件的场景。

认证

• CE
• FCC

附加说明
设备采用无风扇设计、金属外壳，支持多种安装方式（开框、面板安装、VESA）。可选模块包括 TPM 2.0、通过 M.2 2230 E-Key 的无线、PCIe 扩展等。

特性 / 技术规格

• 显示尺寸：24 inches
• 触控 / 玻璃：Projected Capacitive Multi Touch Screen (PCAP)
• 分辨率：1920 x 1080 (Full HD)
• 面板亮度：250 nits
• 对比度：3000:1
• 可视角度：89 / 89 / 89 / 89
• 有效区域：527.04 x 296.46 mm
• 处理器（可选）：Intel Core i7-9700TE / i5-9500TE / i3-9100TE
• 芯片组：Intel B360（默认）或 Intel Q370（可选）
• 内存：1 x SO-DIMM DDR4 2400 MHz（默认 4GB；可选最多 64GB）
• 存储：M.2 2242 B-key 128GB（默认）；可选 M.2 2280 NVMe；2 x SATA III 支持 2.5" 驱动（可选 RAID 0/1）
• 以太网：2 x Intel® 千兆以太网（RJ45）
• 安全：TPM 2.0（可选）
• 操作系统：Windows 10 IoT Enterprise 64-bit（可选）；Linux Ubuntu
• 无线：WLAN / Bluetooth 可选（M.2 2230 E-Key）
• 机械尺寸：615 x 385 x 68.8 mm
• 重量：约 6.3 kg
• 安装方式：Open Frame、Panel Mount、VESA Mount
• 外壳：金属
• 散热：无风扇设计
• 工作湿度：10% 至 90% RH（无冷凝）
• 工作温度：0°C 至 50°C；存储温度：-10°C 至 60°C
• USB：4 x USB 3.2 Gen1 Type-A
• 串口：1 x RS232/422/485（默认 RS232）+ 1 x RS232
• 视频输出：1 x DP1.2（默认）；1 x HDMI 1.4（可选）
• 音频：1 x Mic in；1 x Line out；2 x 内置扬声器
• 扩展：1 x M.2 2280/2242 M-Key（NVMe/SATA）、1 x M.2 2230 E-Key（Wi‑Fi）、1 x PCIe 3.0 x16（可选）
• 指示灯：电源 LED、存储 LED
• 亮度控制：亮度调节旋钮
• 电源输入：1 x 12 V DC Din4 可锁连接器
• 控制按钮：电源、重置
• 配件：100~240V AC→DC 适配器、电源线、VESA 螺丝、驱动光盘与手册（视配置而定）
• 功率 / 适配器：示例 12 V 120 W
