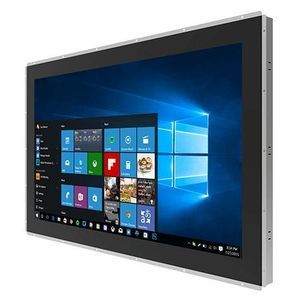

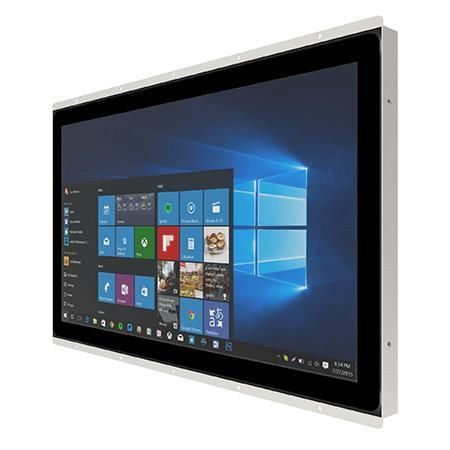

多点触摸屏式工业平板电脑 W22IT7T-POA3

触摸屏PCAP电容式触摸屏21.5"

概述
Winmate W22IT7T-POA3 是一款 21.5 英寸 PO 系列 HMI 面板电脑，采用 Intel® Core™ Tiger Lake i5 处理器（i5-1135G7 / 可选 i5-1145G7E 带 vPro）。针对机器控制、工厂自动化和操作员 HMI 应用设计，配备 1920 x 1080 全高清投射式电容多点触控显示、DP/HDMI/LVDS/eDP 多显示支持、丰富 I/O、前面板 IP65、防水防尘、12V 单电源输入、无风扇金属外壳及多种存储与操作系统选项。

主要特性

• Intel® Core™ Tiger Lake UP3 i5-1135G7（无 vPro）/ i5-1145G7E（带 vPro， 可选）
• 1920 x 1080 全高清，投射式电容（PCAP）多点触控
• 显示接口：DP / HDMI / LVDS / eDP
• 丰富 I/O：串口、4 x USB 3.2 Gen2x1 Type‑A、千兆及 2.5G 网络
• 前面板 IP65 防护
• 12V DC 输入，无风扇金属机箱

产品亮点

• PCAP 触控响应灵敏，提升操作员交互效率。
• 开框式平面边框设计，便于在信息亭、嵌入式设备中紧凑集成。
• 提供 M.2、PCIe 等扩展选项，便于 IoT 连接与工业集成。

认证

• CE
• FCC

技术规格

• 型号：W22IT7T-POA3
• 品牌：Winmate
• 显示尺寸：21.5 inches
• 触控 / 玻璃：Projected Capacitive Multi‑Touch (PCAP)
• 分辨率：1920 x 1080
• 面板亮度：250 nits
• 对比度：3000:1
• 可视角度：89 / 89 / 89 / 89
• 有效显示面积：476.64 x 268.11 mm
• 处理器：Intel® Core™ i5-1135G7 2.4GHz（最高 4.2GHz）；可选 i5-1145G7E（vPro）
• 内存：2 x non‑ECC SO‑DIMM，最高 64GB（每槽 32GB）
• 存储：标配 128GB SSD；可选 256GB / 512GB / 1TB / 2TB / 4TB；1 x SATA III 支持 2.5" SSD/HDD（可选）
• 以太网控制器：2 x Intel® Ethernet Controller（1 x 千兆 RJ45，1 x 2.5G RJ45）
• 安全：TPM 2.0
• 操作系统（可选）：Windows 11 IoT Enterprise 64-bit、Windows 11 Pro 64-bit、Linux Ubuntu 22.04（可选，Ubuntu 不支持 Wake on Touch）
• WLAN / 蓝牙：可选（M.2 2230 E‑Key 用于 Wi‑Fi）
• 尺寸：526 x 338 x 69 mm
• 重量：5.5 kg
• 安装方式：Open frame（默认）；Panel mount（可选）；VESA mount（可选）
• 外壳：金属；散热：无风扇设计
• 工作湿度：10% 至 90% RH，无凝露
• 工作温度：0°C 至 50°C；存储温度：-10°C 至 60°C
• I/O 端口：4 x USB 3.2 Gen2x1 (Type‑A)
• 串口：1 x RS232/422/485（默认 RS232）+ 1 x RS232
• 网络：1 x 千兆 LAN (RJ45) + 1 x 2.5G LAN (RJ45)
• 视频：1 x DP1.4（默认）；1 x HDMI 2.0（可选）
• 音频：Mic in、Line out
• 扩展：1 x M.2 2280 M‑Key（NVMe SSD）；1 x M.2 2230 E‑Key（Wi‑Fi）；1 x PCIe 4.0 (x16) 插槽（x4 信号）
• 指示灯与控制：电源 LED；存储 LED；亮度调节旋钮；电源与复位按钮
• 电源输入：1 x 12V DC，Din4 pin 接头；额定电压：12V DC；适配器：12V 120W
• 配件：100~240V AC 转 DC 适配器、电源线、VESA 螺丝
• 认证：CE、FCC
