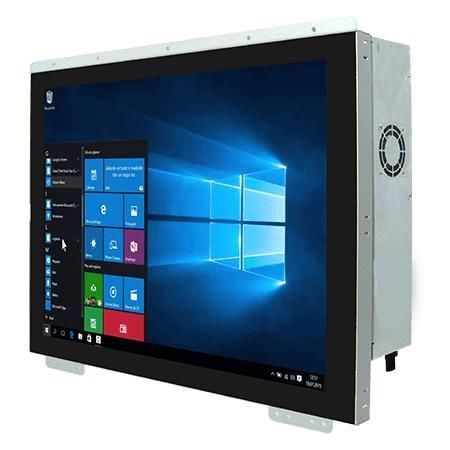

多点触摸屏式工业平板电脑 R15IF7T-POC3

PCAP电容式触摸屏15"1024 x 768

概述
Winmate R15IF7T-POC3 是一款面向机械控制、工厂自动化和操作员 HMI 应用的 15 英寸 HMI 面板电脑。它配备 15" XGA（1024 x 768）投影电容多点触控屏，采用 Intel® 第九代 Core™ 处理器（i3/i5/i7）、灵活的存储方案和多路工业接口，以满足工业连接需求。设备为开框（open-frame）默认配置，可选面板安装或 VESA 安装，金属机箱并采用风扇散热。通过 CE 和 FCC 认证。

主要特性

• 15" XGA（1024 x 768）投影电容（PCAP）多点触控
• Intel® 第9代 Core™ 处理器：i3 / i5 / i7（可配置）
• 灵活存储：支持 M.2 NVMe/SATA 及 2.5" SSD/HDD，可选 RAID 0/1
• 丰富 I/O：2 x 千兆以太网、2 x 串口（RS232/422/485）、4 x USB 3.2 Gen1 Type-A
• 12 V DC 输入（Din4 锁定），可选 12V 120W 适配器
• 外接显示支持：DP 4096 x 2304 @ 60 Hz，HDMI 4096 x 2304 @ 24 Hz（可选）

产品亮点
PO 系列采用平面窄边框开框设计，适用于工业嵌入式设备与自助终端。PCAP 多点触控提供精准的屏上操作体验。该平台面向自动化、交通、零售、银行和医疗等垂直行业，丰富的扩展与连接选项（M.2、PCIe、串口、USB、LAN、音频）便于 IoT 集成与长期维护。支持 TPM 2.0 及可选无线模块以增强安全与连接能力。

认证
CE、FCC

技术规格

• 型号：R15IF7T-POC3
• 显示：15.0 英寸，分辨率 1024 x 768（XGA），亮度 300 nits，对比度 2000:1，活动区域 304.1 x 228.1 mm，可视角 88/88/88/88
• 触控 / 玻璃：投影电容式多点触控
• 处理器（默认 / 可选）：Intel® Core™ i7-9700TE（1.8 GHz，最高 3.8 GHz）默认；可选 i5-9500TE、i3-9100TE
• 芯片组：Intel® Q370
• 内存：2 x non-ECC SO-DIMM，最高 64 GB（每条 32 GB）
• 存储：默认 128 GB SSD；可选 256/512 GB /1 TB /2 TB；M.2 2280 M-Key（NVMe/SATA），M.2 2242 B-Key，2 x SATA III 支持 2.5" SSD/HDD（RAID 0/1 可选）
• 以太网：2 x Intel® 千兆以太网
• 安全：TPM 2.0
• 操作系统：可选 Windows 10 IoT Enterprise（64-bit）或 Linux（Ubuntu 可选）
• 无线：WLAN / Bluetooth 可选（通过 M.2 E-Key 模块）
• 扩展：1 x M.2 2280/2242 M-Key，1 x M.2 2230 E-Key，1 x PCIe 3.0 x16（可选）
• I/O 端口：4 x USB 3.2 Gen1 Type-A；串口：1 x RS232/422/485（可配置，默认 RS232）+ 1 x RS232；LAN：2 x RJ45；视频：1 x DP1.2（默认），1 x HDMI 1.4（可选）；音频：Mic in、Line out、2 x 扬声器
• 指示与控制：电源指示灯、存储指示灯、亮度调节旋钮、电源键与复位键
• 机械：尺寸 360 x 293 x 63 mm；重量约 4.1 kg；金属外壳；散热：风扇设计；安装：Open frame（默认）、Panel mount（可选）、VESA（可选）
• 环境：工作湿度 10%–90% RH 无凝结；工作温度 0°C–50°C；存储温度 -10°C–60°C
• 电源：1 x 12V DC（Din4 锁定电源插口）；适配器可选 12V 120W；附件：AC 转 DC 适配器、电源线、VESA 螺丝、驱动/手册
• 认证：CE、FCC
