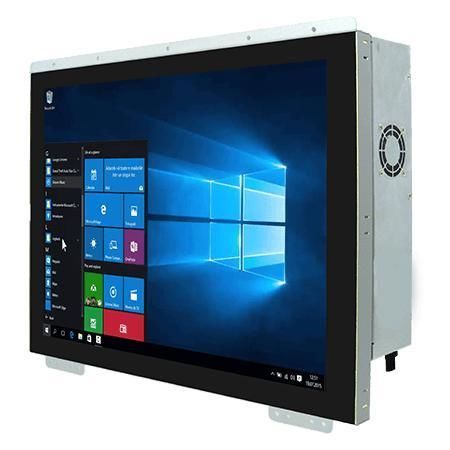

多点触摸屏式工业平板电脑 R15IF7T-POC3

PCAP电容式触摸屏15"1024 x 768

概述
Winmate R15IF7T-POC3 为 15 英寸 HMI 面板工控机，适用于机械控制、工厂自动化与操作员 HMI。配备 15.0" XGA（1024 x 768）投射电容多点触控屏，支持 Intel® 第九代 Core™ i3/i5/i7，提供 2.5" 与 M.2 存储选项、丰富工业 I/O 及 12 V DC 电源输入，便于嵌入式安装。

主要特性

• 15.0" XGA（1024 x 768）投射电容（PCAP）多点触控面板
• Intel® Core™ i7 / i5 / i3（第9代）处理器可选
• 灵活存储：2.5" HDD/SSD 与 M.2 NVMe/SATA 支持
• 丰富 I/O：串口、4 x USB 3.2 Gen1 Type-A、2 x 千兆 LAN
• 12 V DC Din4 可锁电源输入；支持 DisplayPort，HDMI 为可选

认证

• CE
• FCC

外观与机械要点

• 投射电容触控提供精准屏上操作
• 平面窄边框及开放式机架设计适合嵌入与自助终端安装
• 金属外壳、风扇散热，支持面板安装与 VESA 安装选项

技术规格

• 显示：15.0 英寸，1024 x 768，亮度 300 nits，对比度 2000:1，主动区 304.1 x 228.1 mm
• 处理器：Intel® Core™ i7-9700TE（默认）；i5-9500TE / i3-9100TE（可选）
• 芯片组：Intel® Q370；内存：2 x non-ECC SO-DIMM，最高 64 GB
• 存储：默认 128 GB SSD；可选 256/512 GB / 1 TB / 2 TB；2 x SATA III（2.5"）；M.2 2280 M-Key（NVMe/SATA）、M.2 2242 B-Key
• 网络：2 x Intel® 千兆以太网；安全：TPM 2.0
• I/O：4 x USB 3.2 Gen1 Type-A；串口：1 x RS232/422/485 + 1 x RS232；视频：1 x DP1.2（默认）、1 x HDMI 1.4（可选）；音频：Mic-in、Line-out、2 x 扬声器
• 机械：360 x 293 x 63 mm；重量 ≈ 4.1 kg；外壳：金属；散热：风扇设计
• 环境：工作温度 0°C 至 50°C；湿度 10%–90% RH 无冷凝
• 电源：1 x 12 V DC Din4 可锁接头；示例适配器 12 V 120 W；配件：AC/DC 适配器、电源线、VESA 螺丝、驱动/手册
• 扩展：M.2 插槽（2280/2230）、可选 PCIe 3.0 x16；操作系统：Windows 10 IoT Enterprise 64-bit、Linux（Ubuntu）
