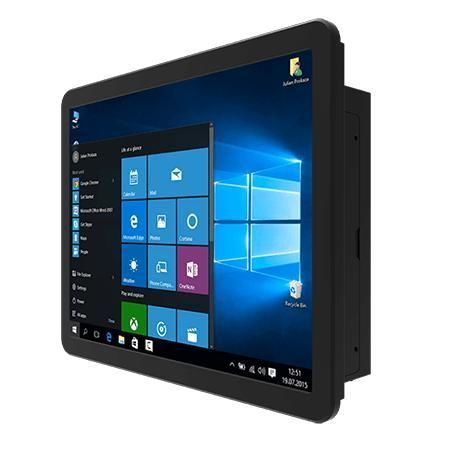

PCAP电容式触摸屏工业平板电脑 R12ITWS-MHM2

多点触摸屏式12.1"Intel® Core™ i5-1135G7

概述
Winmate R12ITWS-MHM2 是一款 12.1 英寸 M 系列 HMI 面板电脑，面向机器控制、工厂自动化和操作员界面而设计。其采用模块化双件式结构（Box PC + 显示器）、无风扇设计、前部 IP65 密封、投射式电容多点触控，并配有现场维护的服务窗口。

主要特性

• Intel Core i5-1135G7（第11代 Tiger Lake UP3）
• 12.1 英寸真平板、边到边显示
• 防腐处理铝制外壳
• 前部 IP65 防护等级
• 投射式电容 (P‑Cap) 多点触控
• 无风扇设计
• 9–29 V DC 宽输入范围
• 可拆卸 2.5" SSD 插槽

模块化设计与可维护性

• 模块化架构：Box PC 与显示器通过板对板对接可互换，便于现场更换与升级。
• P‑Cap 多点触控：触控传感器位于玻璃后方或防 vandal 玻璃后，耐刮擦且耐清洁剂。
• 服务窗口：便于现场升级内存、替换硬盘及访问 PCIe 模块。
• 真平板前面板：易于清洁，无死角积尘。
• 前部 IP65：防尘防飞溅，适用于更苛刻的工业环境和自助终端。

输入输出与扩展

• USB：4 x USB 3.2 Gen1 (Type‑A)
• 串口：2 x RS232/422/485（默认 RS232）
• 局域网：2 x Gigabit RJ45
• 视频：1 x DP1.4（标准）；HDMI 2.0 可选
• 音频：1 x 音频组合接口（Mic in / Line out）
• 扩展：1 x mPCIe；1 x PCIe x16（x4 信号）模块槽；1 x M.2 2230 Key E；1 x M.2 2280 Key M（NVMe）；可替换 2.5" HDD/SSD 插槽
• 电源输入：9~29 V DC，3 针端子块

配件

• 100~240 V AC 转 DC 适配器
• 电源线
• 带端子块连接器的裸线电缆
• 安装夹和 VESA 螺钉

认证

• CE
• FCC

技术规格

• 型号：R12ITWS-MHM2
• 显示尺寸：12.1 inches
• 触控/玻璃：Projected Capacitive Multi‑Touch Screen
• 分辨率：1024 x 768
• 亮度：500 nits
• 对比度：1000:1
• 可视角度：89/89/89/89
• 有效显示区：245.76 x 184.32 mm
• 处理器：Intel Core i5-1135G7 2.4 GHz（最高 4.2 GHz）
• 内存：2 个插槽；默认 4 GB；可选 8/16/32 GB
• 存储：1 x M.2 2280 NVMe（默认 128 GB，可至 512 GB）；可选 2 x 2.5" 可拔插 SSD
• 以太网控制器：Intel I211-AT & I219-LM
• 安全：TPM 2.0
• 操作系统：Windows 11 IoT Enterprise 64-bit、Windows 11 Pro 64-bit、Linux Ubuntu 22.04（Linux 下不支持 Wake on Touch）
• WLAN/BT：可选
• 机械尺寸：322 x 256 x 91 mm
• 开孔尺寸：301 x 237 mm
• 重量：5.4 kg
• 安装：默认面板安装；可选 VESA
• 外壳：防腐处理铝制金属外壳
• 散热：无风扇设计
• 工作湿度：10%–90% RH，无冷凝
• 工作温度：0°C–50°C
• 存储温度：-10°C–60°C
• 前部 IP 等级：IP65
• 电源输入：9~29 V DC，3 针端子块（带熔断保护）
• 适配器：12 V 120 W
• 功耗：45 W ~ 55 W
