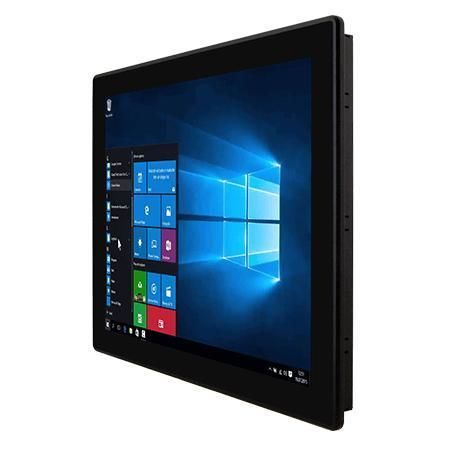

多点触摸屏式工业平板电脑 R15ITWS-MHC3

PCAP电容式触摸屏15"Intel® Core™ i5-1135G7

概述
R15ITWS-MHC3 是一款 15 英寸 M 系列 HMI 面板电脑，搭载 Intel® Core™ i5-1135G7（Tiger Lake UP3），用于机械控制、工厂自动化和操作员 HMI。产品配备真平面边到边 PCAP 多点触控屏、耐腐蚀处理铝合金机箱、前面 IP65 密封和无风扇设计，适用于工业环境部署。

主要特性

• Intel® 第11代 Tiger Lake UP3 Core™ i5（i5-1135G7）
• 真平面边到边 PCAP 多点触控显示屏
• 耐腐蚀处理铝机箱
• 前面 IP65 防尘防水
• 无风扇设计
• 宽输入电压 9–29 V DC
• 可拆卸 2.5" SSD 插槽与 M.2 NVMe 存储选项
• BoxPC 与显示模块模块化架构，便于现场维护

设计与优势

• 模块化设计：Box PC 与显示器作为可互换模块，通过板对板对接实现灵活维护与配置更改。
• PCAP 多点触控：支持同时多点触控；触控传感器安装于玻璃或防破坏玻璃后，具抗划伤及耐清洁剂特性。
• 易维护性：提供服务窗口以便内存升级、硬盘更换或 PCIe 模块访问。
• 前面 IP65 与真平面：前面密封且面板平整，便于清洁并适用于户外自助终端场景。

认证
CE、FCC

备注
为需要模块化、长期供货及现场可维护性的工业/嵌入式 OEM 应用而设计。

技术规格

• 显示：15.0 inches，1024 x 768，300 nits，2000:1 对比度，有效区域 304.1 x 228.1 mm，视角 88/88/88/88
• 触控 / 玻璃：Projected Capacitive Multi Touch (PCAP)，true flat
• 处理器：Intel Core i5-1135G7 2.4 GHz（最高 4.2 GHz）
• 内存：2 个插槽，默认 4 GB，可选 8/16/32 GB
• 存储：1 x M.2 2280 NVMe（128–512 GB）；可选 2 x 2.5" 可拆卸（256–512 GB）
• 以太网：Intel® I211-AT 与 Intel® I219-LM
• 安全：TPM 2.0
• 操作系统（可选）：Windows 11 IoT Enterprise 64-bit；Windows 11 Pro 64-bit；Linux Ubuntu 22.04（不支持 Wake on Touch）
• 无线：可选 WLAN/蓝牙（M.2 2230 Key E 用于 WiFi）
• 扩展：1 x mPCIe；1 x PCIe x16（x4 信号，模块最大 180 x 121 mm）；1 x M.2 2280 Key M；可替换 2.5" 硬盘/SSD 插槽
• IO 端口：4 x USB 3.2 Gen1 Type-A；2 x RS232/422/485（默认 RS232）；2 x 千兆 LAN RJ45；1 x DP 1.4（默认）；1 x HDMI 2.0（可选）；1 x 音频组合接口
• 机械尺寸：367 x 291 x 91 mm；开孔尺寸 342 x 261 mm；重量 6.6 kg；默认面板安装，VESA 可选
• 电源：1 x 9–29 V DC 端子；适配器 12 V 120 W（典型）；功耗 ~45–55 W；保险丝保护
• 环境：工作温度 0°C 至 50°C；存储温度 -10°C 至 60°C；湿度 10%–90% RH 无凝结
• 防护等级：前面 IP65
• 附件：100–240 V AC/DC 适配器、电源线、带端子块的开放线缆、安装夹、VESA 螺丝（依配置而定）
