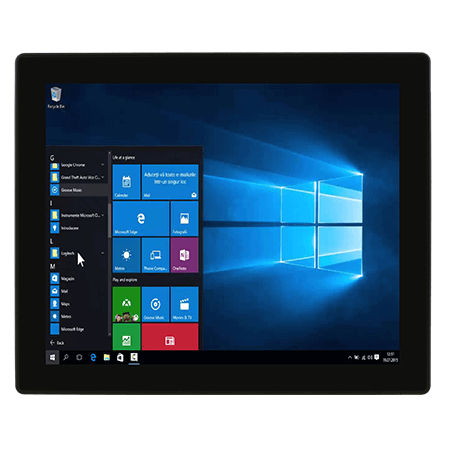

多触点触摸屏工业平板电脑 R19ITWS-MHA1

触摸屏PCAP电容式触摸屏19"

概述
Winmate R19ITWS-MHA1 是一款 19" M 系列工业 HMI 面板电脑，面向机器控制、工厂自动化与操作员 HMI 应用。采用 Intel® Core™ i5-1135G7（第11代）处理器，19" 真平面 PCAP 触控屏，Box PC + 显示器模块化架构，无风扇设计及前面板 IP65 防护，适用于恶劣环境。

主要特性

• Intel® 第11代 Tiger Lake UP3 Core™ i5（i5-1135G7）
• 19.0" 真平面全屏显示（edge-to-edge）
• 防腐蚀处理铝制机箱
• 前面板 IP65 防尘防水
• 投影式电容多点触控（PCAP）
• 无风扇设计，静音低维护
• 宽电压输入 9–29 V DC
• 2.5" 可拆卸 SSD 插槽，便于维护

设计与亮点
模块化设计：设备由 Box PC 与显示模块两部分组成，通过板对板对接连接，方便现场更换显示尺寸或替换 Box PC。

P‑Cap 多点触控：支持同时多点触控，可在保护玻璃或防破坏玻璃后安装，提升抗划伤和清洁剂耐受性。

便于维护：专用维护窗便于内存升级、HDD/SSD 更换及 PCIe 模块访问，降低停机时间。

真平面与 IP65：前面板无缝玻璃便于清洁、减少边缘灰尘堆积；前面板 IP65 适合工业自助终端和半暴露场景。

特性 / 技术规格

• 型号：R19ITWS-MHA1
• 品牌：Winmate
• 显示 — 大小：19.0 inches
• 显示 — 触控 / 玻璃：Projected Capacitive Multi Touch Screen (PCAP)
• 显示 — 分辨率：1280 x 1024
• 显示 — 亮度：400 nits
• 显示 — 对比度：1000:1
• 显示 — 可视角度：85, 85, 80, 80
• 显示 — 有效显示区：376.32 x 301.06 mm
• 系统 — 处理器：Intel Core i5-1135G7 2.4GHz（最高4.2GHz）
• 系统 — 内存：2 x SO-DIMM；4GB（默认）；可选 8GB / 16GB / 32GB
• 系统 — 存储：1 x M.2 2280 NVMe SSD（128GB 默认，最高512GB）；可选 2 x 2.5" 可拆卸 HDD/SSD 插槽（256GB 至 512GB）
• 系统 — 以太网控制器：Intel® I211-AT + Intel® I219-LM
• 系统 — 安全：Trusted Platform Module (TPM) 2.0
• 系统 — 操作系统：Windows 11 IoT Enterprise（64-bit，可选）；Windows 11 Pro 64-bit（可选）；Linux Ubuntu 22.04（可选，Wake on Touch 不支持）
• 系统 — WLAN / 蓝牙：可选（M.2 2230 Key E 用于 WiFi）
• 扩展：1 x mPCIe；1 x PCIe x16（x4 信号，模块最大 180 x 121 mm）；1 x M.2 2230 Key E；1 x M.2 2280 Key M；可交换 2.5" HDD/SSD 插槽
• 机械 — 尺寸：445.7 x 370.5 x 93.8 mm
• 机械 — 开孔尺寸：412 x 338 mm
• 机械 — 重量：10.4 kg
• 机械 — 安装：Panel mount（默认）；VESA mount（可选）
• 外壳：金属机箱，铝合金防腐处理
• 散热系统：无风扇设计
• 环境 — 工作湿度：10% 至 90% RH（无凝结）
• 环境 — 工作温度：0°C 至 50°C
• 环境 — 存储温度：-10°C 至 60°C
• 环境 — 防护等级：前面板 IP65
• 认证：CE, FCC
• IO 端口 — USB：4 x USB 3.2 Gen 1 (Type-A)
• IO 端口 — 串口：2 x RS232/422/485（默认 RS232）
• IO 端口 — LAN：2 x Gigabit RJ45
• 视频：1 x DP 1.4（默认）；1 x HDMI 2.0（可选）
• 音频：1 x 音频复合接口（Mic in / Line out）
• 指示灯：1 x 存储指示 LED
• 电源 — 电源输入：1 x 9~29V DC，3 针端子台
• 电源 — 额定：9V~29V DC（带保护保险丝）
• 电源适配器：12V 120W（列出）
• 功耗：50W ~ 60W
• 控制 — 按键：1 x 带 LED 的电源键；1 x 复位键
• 附件 — 包含/可选：100~240V AC 至 DC 适配器；电源线；带端子台连接器的 open-wire 电缆；安装夹；VESA 螺钉
