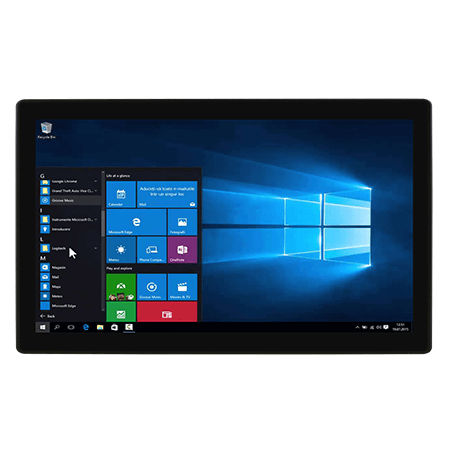

PCAP电容式触摸屏工业平板电脑 W24ITWS-MHA2

触摸屏多点触摸屏式24"

概述
W24ITWS-MHA2 是一款 24" M 系列 HMI 面板电脑，搭载 Intel® Core™ i5-1135G7（Tiger Lake UP3）。面向机器控制、工厂自动化和操作员 HMI 设计，采用无风扇结构、耐腐蚀处理铝合金机箱、True Flat 全面板显示、前侧 IP65 密封和投影电容式（P-CAP）多点触控屏。模块化 Box PC + 显示器架构及可拆卸 2.5" SSD 位便于现场维护与升级。

主要特性

• Intel® 第11代 Tiger Lake UP3 Core™ i5（i5-1135G7）
• 24" True Flat 边到边显示，1920×1080
• 耐腐蚀处理铝合金机箱
• 前侧 IP65 防尘防水溅
• 投影电容式（P-CAP）多点触控屏
• 无风扇设计，适应粉尘及振动环境
• 宽范围 9–29V DC 电源输入
• 可快速拆卸的 2.5" SSD 位

模块化设计
M 系列将 Box PC 与显示器通过板对板对接连接，用户可根据需求更换显示尺寸或升级计算模块，便于定制与维护。

P-Cap 多点触控（耐用且易用）
投影电容触摸支持多点输入，触摸传感器可安装在玻璃或防破坏玻璃后方，提高抗刮擦性并耐受清洁剂。

便于维护的访问设计
便捷的维护窗口可用于扩展内存、更换硬盘或访问 PCIe 模块，实现高效的现场维护与升级。

前侧 IP65（防尘防溅）
前侧 IP65 密封保护操作界面免受灰尘和水溅，适用于户外自助终端和严苛工业环境。

True Flat（易清洁）
边到边的平整前面板减少污垢堆积，便于在生产和食品处理环境中进行清洁。

认证

• CE
• FCC

技术规格

• Display - 大小: 24.0 inches
• Display - 触控 / 玻璃: Projected Capacitive Multi Touch Screen
• Display - 分辨率: 1920 x 1080
• Display - 亮度: 250 nits
• Display - 对比度: 3000:1
• Display - 可视角度: 89, 89, 89, 89
• Display - 有效区域: 527.04 x 296.46 mm
• 处理器: Intel Core i5-1135G7 2.4 GHz（最高 4.2 GHz）
• 内存: 2x SO-DIMM；默认 4 GB；可选 8 / 16 / 32 GB
• 存储: 1 x M.2 2280 NVMe SSD（128–512 GB）；可选 2 x 2.5" 可拆卸 SSD/HDD 位
• 以太网控制器: Intel® I211-AT 和 Intel® I219-LM
• 安全: TPM 2.0
• 操作系统（可选）: Windows 11 IoT Enterprise 64-bit；Windows 11 Pro 64-bit；Linux Ubuntu 22.04（Linux 选项不支持 Wake on Touch）
• 无线: WLAN/Bluetooth 可选（M.2 2230 Key E）
• 扩展: 1 x mPCIe；1 x PCIe x16（x4 信号，模块最大 180 x 121 mm）；1 x M.2 2230 Key E；1 x M.2 2280 Key M；可替换 2.5" 位
• 机械 - 外形尺寸: 603.6 x 373 x 91.4 mm
• 机械 - 开孔尺寸: 583 x 353 mm
• 机械 - 重量: 12.5 kg
• 机械 - 安装: 面板安装（默认）；可选 VESA
• 外壳: 金属机箱（耐腐蚀处理铝合金）
• 散热: 无风扇设计
• 环境 - 工作湿度: 10% 至 90% RH，非冷凝
• 环境 - 工作温度: 0°C 至 50°C
• 环境 - 存储温度: -10°C 至 60°C
• IP 等级: 前侧 IP65
• IO - USB: 4 x USB 3.2 Gen.1 (Type-A)
• IO - 串口: 2 x RS232/422/485（默认 RS232）
• IO - LAN: 2 x Gigabit LAN (RJ45)
• IO - 视频: 1 x DP1.4（默认）；1 x HDMI 2.0 可选
• IO - 音频: 1 x 音频组合接口（Mic in / Line out）
• 指示灯: 1 x 存储指示 LED
• 电源输入: 1 x 9~29V DC，3 针接线端子
• 电源 / 适配器: 9~29V DC（带保护保险）；适配器 12V 120W
• 功耗: 45W~55W
• 控制 - 按钮: 1 x 带 LED 的电源按钮；1 x 复位按钮
• 附件（含/选配）: 100~240V AC→DC 适配器；电源线；带接线端子之裸线电缆；安装夹；VESA 螺丝
