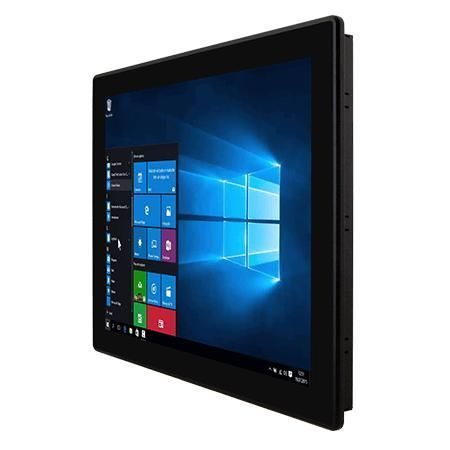

多点触摸屏式工业平板电脑 R17ITWS-MHM1

PCAP电容式触摸屏17"Intel® Core™ i5-1135G7

概述
Winmate R17ITWS-MHM1 是一款 17" M 系列 HMI 面板电脑，搭载 Intel® Core™ i5-1135G7，面向机器控制、工厂自动化和操作员 HMI 应用。产品具备边到边真平面显示、耐腐蚀处理铝制外壳、前部 IP65 密封、P-CAP 多点触控、无风扇设计、9–29 V DC 宽电压输入及可拆卸 2.5" SSD 插槽，便于现场维护。

主要特性

• Intel® 第十一代 Tiger Lake UP3 Core™ i5 (i5-1135G7)
• 17.0" 真平面边到边显示，1280 x 1024，350 nits
• 耐腐蚀处理铝制外壳
• 前部 IP65 防尘防水
• 投影电容式 (P-CAP) 多点触控屏
• 无风扇设计
• 宽 DC 输入：9–29 V
• 可快速拆卸的 2.5" SSD 插槽

设计与可用性

• 模块化结构：Box PC 与显示模块通过板对板对接连接，可互换以便现场升级或更换模块。
• P-Cap 多点触控可置于防破坏玻璃后，支持多点手势，耐刮擦及清洁剂。
• 便于维护的服务口：便于升级内存、存储或访问 PCIe 模块。
• 前面为真平面设计，便于清洁并减少灰尘堆积。

认证

• CE
• FCC

规格 / 技术参数

• 型号 / 品牌 — R17ITWS-MHM1 / Winmate
• 显示 — 尺寸: 17.0 inches; 触控/玻璃: Projected Capacitive Multi Touch Screen; 分辨率: 1280 x 1024; 亮度: 350 nits; 对比度: 1000:1; 可视角: 85/85/80/80; 有效区: 337.920 x 270.336 mm
• 系统 — CPU: Intel Core i5-1135G7 2.4 GHz (最高 4.2 GHz); 内存: 2x SO-DIMM (默认 4 GB; 可选 8/16/32 GB)
• 存储 — 1 x M.2 2280 NVMe SSD (默认 128 GB，最高可达 512 GB); 可选 2 x 2.5" 可拆卸 SSD/HDD (256–512 GB)
• 网络与安全 — 以太网: Intel I211-AT + I219-LM; WLAN/蓝牙: 可选; TPM 2.0
• 扩展 — 1 x mPCIe; 1 x PCIe x16 (x4 信号，模块最大 180 x 121 mm); 1 x M.2 2230 Key E (WiFi); 1 x M.2 2280 Key M (NVMe); 可替换 2.5" 插槽
• IO 端口 — 4 x USB 3.2 Gen1 (Type-A); 2 x RS232/422/485 (默认 RS232); 2 x 千兆 LAN RJ45; 1 x DP1.4 (默认), HDMI 2.0 可选; 1 x 音频组合接口 (Mic in / Line Out)
• 机械 — 尺寸: 393 x 325 x 94.4 mm; 开孔尺寸: 373 x 305 mm; 重量: 7.0 kg; 安装: 面板安装 (默认), VESA 可选; 外壳: 金属 (铝, 耐腐蚀处理)
• 环境 — 工作湿度: 10%–90% RH 无冷凝; 工作温度: 0°C–50°C; 存储温度: -10°C–60°C; 前面防护等级: IP65
• 电源 — 输入: 9–29 V DC via 3-pin terminal block; 适配器示例: 12 V 120 W; 功耗: 约 55–65 W
• 控制与指示 — 1 x 电源按钮 (带 LED); 1 x 复位按钮; 1 x 存储指示 LED
• 配件 — AC 适配器 100~240 V→DC、电源线、带端子块连接器的裸线电缆、安装夹、VESA 螺钉
