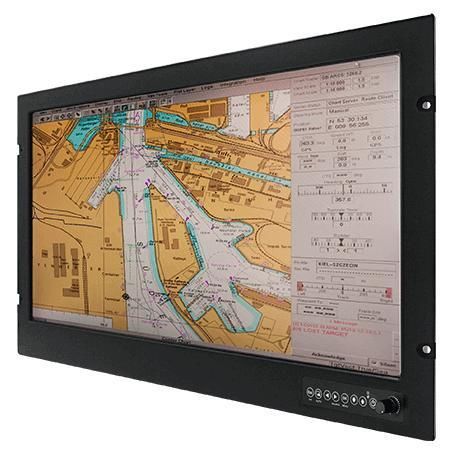

带触摸屏显示器 W24L100-MRA1

电阻式触摸屏航海用24"

概述
Winmate W24L100-MRA1 是一款 24" 海洋认证显示器，针对海事应用设计并通过 DNVGL-CG-0339、IEC60945（第4版）和 IACS E10 等规范测试。其结构坚固以增强抗冲击和抗振动能力，前面铝制机壳经粉末喷涂并达到 IP66，配备 24V DC 隔离电源模块、无风扇低热设计和高能效，适合在关键海上环境中长期稳定运行。

主要特性

• 物理调光旋钮，可将背光线性调节近 0% 至 100%
• 前置 IP66 铝合金机壳（粉末涂层），后部 IP54
• 24V DC 隔离电源模块（已认证）；接受 9–36V DC 输入
• 高品质电阻式触摸屏；可选 AR 防反射玻璃
• 前面板 OSD 控制，支持快速 PIP 访问
• 增强的抗冲击和抗振动能力；无风扇设计

认证

• DNV-CG-0339
• IEC60945（第4版）
• IACS E10
• CE
• FCC

亮点
具备超调光（hyper-dimming）功能及可选透反射膜，可在强光、薄暮和夜间保持良好可视性。主要控制均可通过前置 OSD 与物理调光旋钮快速操作，便于值班期间迅速调整。丰富的外设接口有助于与导航与桥台系统的对接集成。

连接与 I/O

• 视频输入：1 x VGA，1 x DVI-D，1 x Composite，1 x S-Video
• 串口 / 控制：1 x RS232（远程控制）；1 x RS232/USB（触摸屏）

配件

• 标配：用户手册 1 份、DVI 线 1 条、VGA 线 1 条、RS232 串口线 1 条、S-Video 线 1 条、Composite 线 1 条
• 可选：海洋安装套件 (Model: MMK-24, Part Number: 98K024A00001)

技术规格

• 显示尺寸：24.0 inches
• 触摸 / 玻璃：Resistive Touch Screen (Default); AR Glass (Optional)
• 分辨率：1920 x 1080（Full HD）
• 面板亮度：300 nits
• 对比度：5000:1
• 可视角度：89/89/89/89
• 显示色彩：16.7M Colors
• 有效区域：531.36 x 298.89 mm
• 工作湿度：5% 至 95%
• 工作温度：-15 ~ 55°C
• 冲击：15G，11 ms
• 振动：0.7 g @ DNV-CG-0339 (Class A)
• 防护等级：IP66（前面），IP54（后面）
• 认证：CE, FCC; DNV-CG-0339, IEC60945 4th, IACS E10
• 串口：1 x RS232（远程控制）；1 x RS232/USB（触控）
• 视频接口：1 x VGA；1 x DVI-D；1 x Composite；1 x S-Video
• 外形尺寸（W x H x D）：593 x 356.7 x 62.7 mm
• 开孔尺寸（Cut out）：566 x 362 mm
• 重量：9.7 kg
• 安装方式：VESA mount / Panel mount
• 外壳：Metal housing with aluminum bezel（粉末涂层）
• 散热：Fanless design
• 电源规格：24V DC-in with isolation（已认证）；接受 9 ~ 36V DC 输入
• 功耗：50W（典型）
• 控制 / 按键：8 键 OSD（Esc/PIP、Auto adjustment、Left、Right/Source、OK/Menu、Up、Down、Power）+ 调光旋钮
