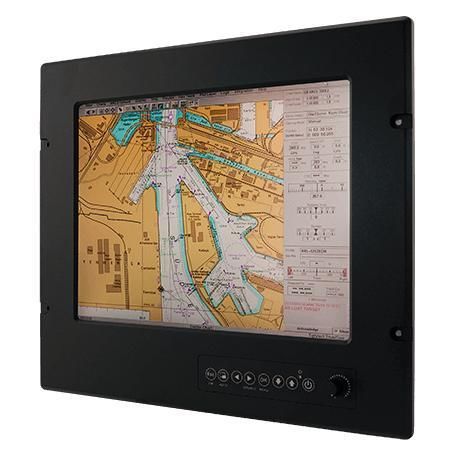

TFT-LCD显示器 R15L100-MRC3HB

电阻式触摸屏航海用15"

主要功能

• 调光旋钮可将背光亮度从接近0%线性调节至100%
• 1000 nits高亮度TFT-LCD面板，提升直射阳光下可视性
• 面板（嵌入）安装，前侧IP66铝制外壳设计（后侧IP54）
• 9–36V DC宽输入（可选交流供电）
• 默认电阻式触摸；可选AR防护玻璃
• 内置画中画（PIP）功能与多路视频输入
• 前面板OSD 8键控制加调光旋钮
• 增强的抗冲击与抗振动性，金属无风扇机箱

概述Winmate R15L100-MRC3HB是一款面向船载与近海应用的15.0英寸船用显示器。按照海事标准设计和测试，可在强阳光、盐雾环境及宽温度范围内保持可读性。支持前面板调光、可选AR玻璃或透反射膜提升户外可读性，并支持PIP同时显示多路信号源。

认证

• CE
• FCC

设计与可靠性具备船用级机械设计：前面IP66、铝制面框、无风扇金属机箱以及强化的抗冲击抗振动能力，适用于关键任务的海上部署，并满足常见海事环境要求。

连接性与集成提供丰富I/O以便与现有导航与控制系统集成，包括VGA、DVI-D、Composite、S-Video及串口RS232等。前面板OSD与便捷的接口布局简化安装与调试。

应用适用于导航控制台、控制站、驾驶台仪表及其他需要在强光下可读、宽温工作与可靠安装的船载场景。

技术规格

• 型号: R15L100-MRC3HB
• 品牌: Winmate
• 尺寸: 15.0 英寸
• 分辨率: 1024 x 768
• 面板亮度: 1000 nits
• 对比度: 2000:1
• 可视角度: 88/88/88/88
• 显示颜色: 16.2M Colors
• 有效显示区: 304.1 x 228.1 mm
• 触控 / 玻璃: 默认电阻式触摸；AR玻璃可选
• 工作湿度: 5% 到 95%
• 工作温度: -15 ~ 55°C
• 冲击: 15G, 11 ms
• 振动: 0.7g @ DNV-CG-0339 (Class A)
• IP等级: IP66（前面）、IP54（后面）
• 认证: CE, FCC
• 串口: 1 x RS232（远程控制）；1 x RS232/USB（触摸）
• 视频输入: 1 x VGA；1 x DVI-D；1 x Composite；1 x S-Video
• 外形尺寸: 412 x 345 x 79.7 mm
• 开孔尺寸: 338 x 288 mm
• 重量: 6.5 kg
• 安装方式: VESA mount / Panel mount
• 外壳: Metal housing with Aluminum Bezel
• 散热: 无风扇设计
• 电源: 接受 9 ~ 36V DC 输入（AC 可选）
• 功耗: 40W（典型）
• 标配附件: 用户手册；DVI线；VGA线；RS232串口线；S-Video线；Composite线
• 可选配件: Marine Mounting Kit (MMK-15, P/N 99KK15000010)
• 控制: 8键OSD（Esc/PIP、Auto、Left、Right/Source、OK/Menu、Up、Down、Power）及调光旋钮
