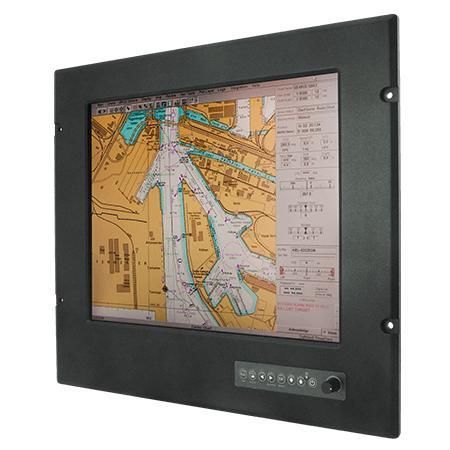

液晶显示器 R17L500-MRM1

电阻式触摸屏航海用17"

概述
R17L500-MRM1 是一款为船载应用设计并经 DNVGL-CG-0339、IEC60945 与 IACS-E10 测试的 17 英寸船用显示器。采用粉末涂层金属外壳，前面 IP66 防护，前面板 OSD 控制及调光旋钮，支持近 0%–100% 的背光线性调节。该机型满足海洋环境中的冲击、振动及连续运行要求。

重点特色

• 调光旋钮：背光线性控制从近 0% 到 100%
• IP66 铝制前壳，粉末涂层（背面 IP54）
• 接受 9–36V DC 电源输入
• 默认电阻式触控；可选 AR 保护玻璃
• 前面板 OSD 控制与画中画 (PIP) 功能
• 增强抗冲击与抗振动能力；无风扇设计

产品亮点
该显示器支持用于白天、黄昏与夜间操作的超调光功能，并可选配透反射膜以提升户外可视性。前端 OSD 与物理调光旋钮可实现快速调整。内置 PIP 支持同时查看多路信号并方便切换。机械密封与结构设计为海洋安装提供改进的抗冲击/振动能力和前端防水保护。

连接性
视频输入与串口可与现有船载系统对接：1 x VGA；1 x DVI-D；1 x Composite；1 x S-Video。串口：1 x RS232（远程控制）；1 x RS232/USB（触控）。总计可用 COM 端口为 2 个。

认证

• 按 DNVGL-CG-0339、IEC60945 与 IACS-E10 设计并测试
• CE、FCC

选配配件

• Marine Mounting Kit — 型号：MMK-17；部件号：99KK17000010

特性 / 规格（摘要）

• 型号：R17L500-MRM1
• 显示尺寸：17.0 inches
• 触控 / 玻璃：Resistive Touch Screen（默认）；AR Glass（可选）
• 分辨率：1280 x 1024
• 面板亮度：350 nits
• 对比度：1000:1
• 视角：85 / 85 / 80 / 80
• 显示色彩：16.2M Colors
• 有效显示区域：337.920 x 270.336 mm
• 工作湿度：5% 至 95%
• 工作温度：-15 ~ 55 °C
• 冲击：15G，持续 11 ms
• 振动：0.7g @ DNV-CG-0339 (Class A)
• IP 等级：前端 IP66，后端 IP54
• 串口：1 x RS232（远程控制）；1 x RS232/USB（触控）
• 视频接口：1 x VGA；1 x DVI-D；1 x Composite；1 x S-Video
• 尺寸（W x H x D）：460 x 410 x 77.2 mm
• 开孔尺寸（Cut out）：405 x 356 mm
• 重量：8.6 kg
• 安装方式：VESA mount / Panel mount
• 外壳：金属机箱，铝制面框，粉末涂层
• 散热：无风扇设计
• 电源输入：接受 9 ~ 36V DC
• 功耗：45W（典型）
• 操作控件：8 键 OSD（Esc/PIP；Auto；Left；Right/Source；OK/Menu；Up；Down；Power）及 1 个调光旋钮
• 随附配件：用户手册、DVI 线、VGA 线、RS232 串口线、S-Video 线、Composite 线
