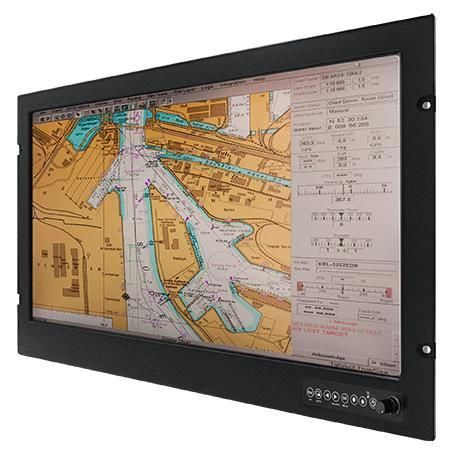

电阻式触摸屏显示器 W24L100-MRA1HB

航海用24"1920 x 1080

概述
Winmate W24L100-MRA1HB 是一款 24 英寸高亮度船用显示器，专为舰载与海上应用设计并按海事标准（DNVGL-CG-0339、IEC60945、IACS-E10）测试。金属机箱、无风扇散热和前端 IP66 防护使其适用于苛刻的海洋环境下的连续运行。

重点特色

• 前面板调光旋钮，可将背光线性调节近 0% 至 100%
• 面板亮度 1000 nits，满足白天可读性要求
• 前端 IP66 铝制外壳（后端 IP54）
• 隔离型 24V DC 电源模块（支持 9–36V DC 输入）
• 可选：电阻式触摸、AR 保护玻璃或透射反光膜
• 前面板 OSD 控制与内置画中画（PIP）功能
• 抗冲击（15G）与抗振动设计；无风扇低热耗结构

认证

• DNVGL-CG-0339
• IEC60945
• IACS-E10
• CE
• FCC

功能与控制

• 前面板 OSD 按键：Esc/PIP、Auto adjustment、Left、Right/Source、OK/Menu、Up、Down、Power
• 1 个调光旋钮用于精确亮度调节
• 内置 PIP 支持同时显示多个输入源

连通性

• 视频输入：1 x VGA、1 x DVI-D、1 x Composite、1 x S-Video
• 串口：1 x RS232（远程控制），1 x RS232/USB（触摸屏）
• 两组 COM 端口供舰载系统集成参考

附件（标配 / 选配）

• 标配：用户手册、DVI 线、VGA 线、RS232 串口线、S-Video 线、Composite 线
• 选配：高质量触摸屏、AR 保护玻璃、透射反光膜、船用安装套件（MMK-24）

技术规格

• 型号：W24L100-MRA1HB
• 品牌：Winmate
• 显示尺寸：24.0 inches
• 分辨率：1920 x 1080（Full HD）
• 面板亮度：1000 nits
• 对比度：5000:1
• 视角：89/89/89/89
• 显示颜色：16.7M
• 有效显示区：531.36 x 298.89 mm
• Touch / Glass：电阻式触摸（可选）；无触摸保护玻璃（可选）
• 工作湿度：5% 至 95%
• 工作温度：-15 ~ 55 °C
• 冲击：15G，11 ms
• 振动：0.7g @ DNV-CG-0339 (Class A)
• 防护等级：前面 IP66，后面 IP54
• 电源：24V DC-in 隔离（证书批准）；支持 9 ~ 36V DC 输入
• 功耗：55 W（典型）
• 外形尺寸（W x H x D）：593 x 356.7 x 62.7 mm
• 开孔尺寸（Cut out）：566 x 362 mm
• 重量：9.7 kg
• 安装方式：VESA mount / Panel mount
• 外壳：金属机箱，铝制面框（粉末涂层）
• 散热：无风扇设计
