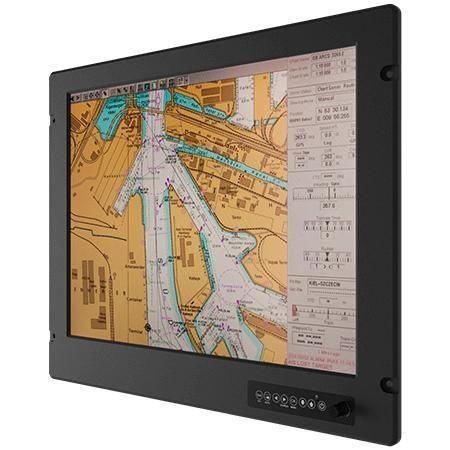

触摸屏显示器 R21L100-MRM1

电阻式触摸屏航海用21.3"

概述
Winmate 21.3 英寸船用显示器 R21L100-MRM1，为海事应用设计并通过相关认证（DNVGL-CG-0339、IEC60945、IACS-E10）。适用于海上安全运行，具备阳光可读前面板、超调光控制、可选透射反光膜以改善户外可视性，以及可选 AR 防护玻璃。

主要特性

• 调光旋钮可将背光亮度线性调节至近 0% 至 100%。
• 粉末涂层铝制外壳，前侧防护等级 IP66（防水前面板）。
• 24V DC 隔离电源模块（支持 9~36V DC 输入）。
• 高质量触摸屏；可选 AR 防护玻璃。
• 前面板 OSD 控制，便于操作。
• 增强的抗冲击和抗振动能力；坚固机械设计与无风扇散热确保可靠性。

认证

• 按照海事标准设计与测试：DNVGL-CG-0339、IEC60945、IACS-E10。
• 监管认证：CE、FCC。

亮点 / 产品详情
符合海事标准的可靠计算平台；内部可靠性测试确保在恶劣海洋环境中提供最佳性能。

日间与夜间操作
适用于白天、黄昏和夜间环境。超调光旋钮提供背光的线性控制（近 0%–100%）。在强光户外环境中可选透射反光膜以进一步提升可见性。

前面板控制与 PIP
所有控制集中在前面板 OSD，便于快速操作。内置画中画（PIP）功能可同时查看多个输入信号源并便捷切换。

坚固设计与耐候性
坚固的机械设计增强了抗冲击和抗振动性能。高能效与低发热设计保证了海上关键任务部署所需的稳定性与寿命。

外设连接
丰富的 I/O 接口包括 VGA、DVI-D、Composite、S-Video 及串口，便于与现有海事设备集成。

随附配件

• 用户手册
• DVI 电缆
• VGA 电缆
• RS232 串行电缆
• S-Video 电缆
• Composite 电缆

技术规格

• 型号: R21L100-MRM1
• 显示尺寸: 21.3 inches
• 分辨率: 1600 x 1200
• 面板亮度: 1000 nits
• 对比度: 1800:1
• 可视角度: 89 / 89 / 89 / 89
• 显示颜色: 16.8M Colors
• 有效显示区域: 432 x 324 mm
• 触摸 / 玻璃: Resistive Touch Screen（默认）；可选 AR Glass
• 工作温度: -15 ~ 55 °C
• 工作湿度: 5% 至 95%
• 冲击: 15G，11 ms 持续时间
• 振动: 0.7g @ DNV-CG-0339（Class A）
• IP 等级: IP66（前侧）
• 认证: CE、FCC；设计符合 DNVGL-CG-0339、IEC60945、IACS-E10 海事标准
• 串口: 1 x RS232（远程控制）；1 x RS232/USB（触摸屏）
• 视频输入: 1 x VGA；1 x DVI-D；1 x Composite；1 x S-Video
• 外形尺寸（W x H x D）: 519 x 420 x 81.4 mm
• 开孔尺寸 (Cut-out): 480 x 396 mm
• 重量: 7.5 kg
• 安装方式: VESA mount / Panel mount
• 外壳: Metal housing with aluminum bezel（粉末涂层铝制面框）
• 散热系统: Fanless design
• 电源额定: 支持 9 ~ 36 V DC 输入（提供 24V DC 隔离电源模块）
• 功耗: 50 W（典型）
• 控制: 前面 8 个按键（Esc/PIP、Auto adjustment、Left、Right/Source、OK/Menu、Up、Down、Power）及 1 个调光旋钮
