概述

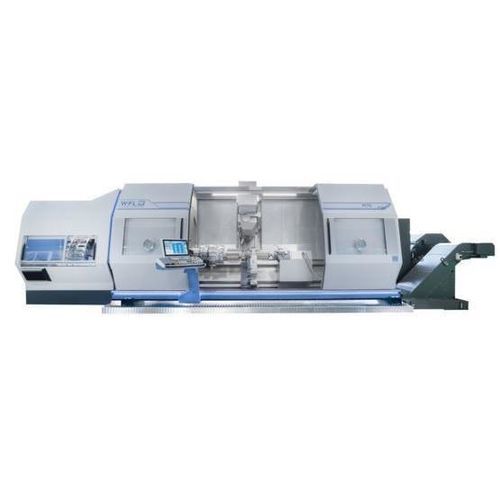

M70 MILLTURN 是基于 WFL 模块化系统的多功能车铣复合加工中心。机床结构旨在缩短工件、刀具与导轨之间的作用距离，同时扩大各导轨间距，从而优化稳定性和几何精度。前置刀库可前端取放，结构紧凑、刚性高且操作安全。

亮点一览

• 模块化刀具接口，确保长期精度与最大刚性。
• 标准刀具接口设计以承受高进给力。
• 高产能的深孔钻削选项及多种特殊技术。
• 棱柱刀具系统可使用超出标准尺寸的刀具。
• 实心棱柱刀柄与使用 WFL 系统镗杆时的自动刀头更换功能。
• 刀库容量可选 36 / 72 / 108 / 200 位。

技术数据
中心距 — mm — M70 / M70‑G：1000 / 2000 / 3000 / 4500 / 6000 / 8000
上部滑鞍回转直径 — mm — 最高约 850 / 820 / 790（取决于中心距）
车削主轴功率（40% / 100% ED）— kW — 典型 56(40) / 80(60)（某些配置可达 60(40) / 90(60)）
车削主轴扭矩（40% / 100% ED）— Nm — 最多 3420(2440) / 5860(4500)（存在配置差异）
车削主轴最高转速 — min‑1 — 2400 / 1600（根据配置）
铣削主轴功率（40% / 100% ED）— kW — 58(45)
铣削主轴扭矩（40% / 100% ED）— Nm — 640(500) / 400(310)
铣削主轴最高转速 — min‑1 — 5000 / 8000
B 轴摆动范围 — ° — 220（‑110 … +110）
X 行程 — mm — 900（‑20 … +880）
Y 行程 — mm — 525（‑225 … +300）
尾座锥孔 — 型式 — MK6（M70；M70‑G 不配备）
刀库数量 — 位 — 36 / 72 / 108 / 200（可选）
控制系统 — 型式 — SINUMERIK ONE（西门子）

技术规格

• WFL 模块化系统，提供广泛配置和工艺灵活性。
• 按机型优化的尺寸比以实现广泛功能。
• 机床结构将工件/刀具与导轨之间的有效距离降到最低，以提高刚性与几何精度。
• 前置刀库结构紧凑、刚性强并确保操作安全。
• 模块化刀具接口与棱柱刀具系统支持大尺寸刀具与自动刀头更换。
• 适用于高产能深孔钻削并便于集成特殊加工技术。
