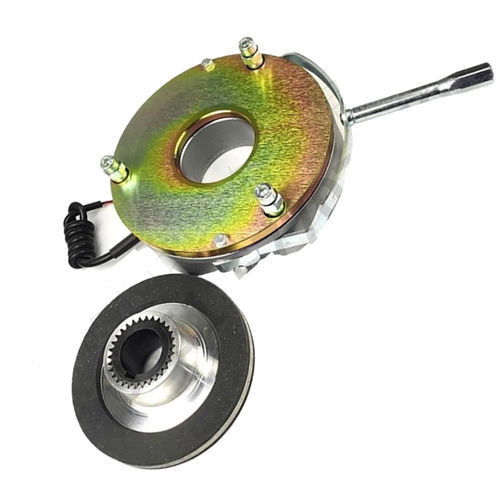

摩擦制动设备 WL series

弹簧手动松开电磁感应松开

产品概述
断电制动器（power-off）是一种弹簧施加、通电释放的失效安全制动装置，适用于工业与自动化设备。通电时电磁线圈产生磁力使制动器释放，允许电机正常运行；断电时内部弹簧自动作用摩擦片，停止或保持旋转轴。结构紧凑且模块化，便于与电机轴或减速器直接集成，提供稳定的制动力矩和快速响应。

主要特性

• 失效安全设计：弹簧施加、通电释放
• 断电制动响应快（示例 ≤ 0.2 秒）
• 制动力矩稳定且一致
• 紧凑模块化结构，适合直接安装在电机或减速器轴
• 耐用且无石棉的摩擦材料
• 外壳具防尘防潮等级（示例：IP54）
• 低功耗线圈选项和简单的电气控制
• 可选手动释放以便维护
• 具过热保护功能

性能与设计

• 断电时快速动作，防止失控运动
• 适用于频繁启停循环的高可靠性设计
• 提供多种模块化尺寸和扭矩范围以适配不同轴径与安装方式
• 高工况频率应用建议进行热设计评估

应用

• 自动化生产线：输送机、包装机、机器人系统的急停与精确定位
• CNC 机床：轴定位与刀具保护
• 卷扬机、起重机、电梯及升降设备在断电时的安全保持
• 可再生能源：转子停机与维护（例如风力发电机）
• 自动导引车（AGV）、堆垛机与仓储系统
• 纺织、印刷、食品加工等需精确停止与承载保持的工业设备

优点

• 断电自动失效安全保持
• 响应快、扭矩稳定，有利于精确停止
• 可与电机和减速器紧凑集成
• 摩擦材料耐用、维护量低
• 控制简单、支持多种电压选项

缺点 / 注意事项

• 摩擦件随时间磨损，需要定期检查和更换
• 频繁制动会产生热量，需合理的散热设计与工况评估
• 某些型号在接合时可能产生噪音
• 保持释放需持续通电，运行时存在少量持续能耗

如何选择断电制动器

• 确定所需制动力矩：根据电机功率、转速与传动比计算最大负载扭矩，并应用安全系数（垂直载荷通常取1.5–2×）
• 核对轴径、键槽与安装形式，以匹配制动器毂和安装空间
• 确认电气规格：选择与控制系统匹配的电压/线圈（示例：24VDC、48VDC、110VAC、220VAC）
• 评估使用周期与热性能：频繁循环应选择更高散热能力和耐久摩擦材质
• 考虑环境等级：粉尘/潮湿环境选择 IP54 及以上；腐蚀环境选择涂层或不锈钢外壳
• 必要时审查安全标准、认证以及扭矩/温度曲线

技术规格

• 工作原理：弹簧施加（断电时啮合），电气释放（线圈维持制动器打开）
• 典型响应时间：≤ 0.2 秒（断电制动）
• 摩擦材料：耐磨、无石棉摩擦片
• 防护等级：例如 IP54（防尘防潮）
• 保护功能：过热保护
• 电压选项（示例）：24VDC、48VDC、110VAC、220VAC
• 低功耗线圈选项及可选手动释放以便维护
• 安装：模块化设计，可直接安装于电机或减速器轴端
