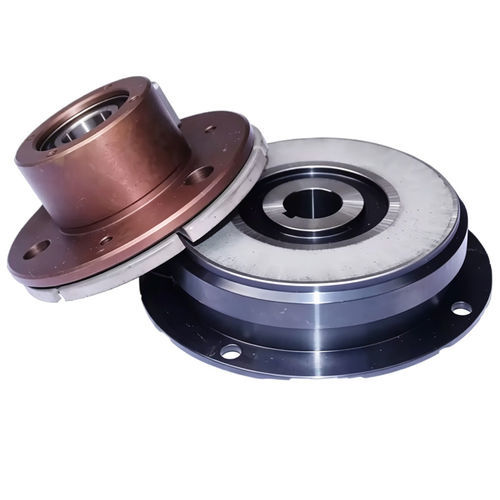

摩擦离合制动器 WL6324

电磁

产品概述
电磁离合器与制动器利用电磁力实现动力传递的接合/分离并停止旋转部件以进行运动控制。Weilong Technology的WL6324将离合与制动功能合二为一，可连接驱动轴与从动轴，并在短时间内精确停止运动。线圈通电后产生磁场，使摩擦面啮合以传递扭矩或实现制动。该类产品适用于需快速响应、高精度与可靠旋转控制的工业机械、自动化与机器人应用。

产品特性

• 响应时间快，接合/分离精确
• 接合平稳，振动与噪音低
• 结构紧凑，便于在有限空间内集成
• 维护少，使用寿命长
• 支持远程与自动化控制
• 高扭矩传递与稳定制动性能
• 适合连续与高速运行，能效良好

产品资料（摘要）
Brand: Weilong Technology
Model Number: WL6324
Rated Voltage: DC 24V
Rated Power: 45 W
Static Torque: 175 Nm
Rated Torque: 175 Nm
Max Speed (RPM): 6000 RPM
Response Time: < 30 ms
Service Life: 100,000 cycles
Certification: CE, RoHS, ISO9001
Material: Carbon steel housing with Teflon-plated coating
Lead Wire Length: 200 mm
Install Style: Adjustable screw
Tolerance of Dimension: +/- 0.1 mm
Water-proof: None
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C to 100°C
Duty Cycle: 1-100%
Dynamic Friction Torque Range: 5.0 ~ 320 Nm
Payment Term (typical): TT or LC at sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 100 pcs
Supply Ability: 1000 pcs per week
Delivery Time: 30 Days
Port of Loading: Shenzhen

线圈电压测试方法

• 准备一台数字万用表，并设定到适合额定电压的直流量程。
• 切断设备电源，找到线圈的两个端子。
• 在设备正常工作状态下通电，用探头良好接触测量线圈端子间电压。
• 将测得电压与额定24V比较；电压偏低可能为电源不稳、接线松动或接触不良。
• 若测量异常或为零，应检查断线、开关故障或线圈开路。测量时避免接触带电金属部件。

优点与缺点
优点

• 响应快且控制精确，便于精确接合与停止
• 体积小，便于设备集成
• 维护量小，降低运行成本
• 耐用，适合连续使用
• 支持自动化与远程控制

缺点

• 需持续供电，可能增加能耗
• 运行时发热若未妥善管理会影响性能
• 高负载场合可能加速摩擦件磨损
• 相比部分机械系统初期成本较高

故障排查概要

• 判断故障为电气性还是机械性：常见问题包括不接合、不脱开、打滑或异常噪声。
• 电压检测：确认线圈是否收到正确电压；电压偏低会导致打滑。
• 线圈检测：测量线圈电阻；无穷大＝开路，接近0＝短路（均需更换）。
• 线路检查：检查是否有损坏、夹压或腐蚀的线缆；确认接地完整。
• 气隙检查：确认转子与电枢间气隙符合厂家规格；过大无法接合，过小会拖滞。
• 污染：油、脂或灰尘会降低摩擦表面的保持扭矩；清洁并在必要时打磨。
• 机械磨损：检查转子与电枢是否有划痕、裂纹或烧伤痕迹；更换磨损零件并处理新摩擦面。

工业应用
广泛用于自动化与制造业中的输送线、机器人手臂、包装机、印刷机、纺织设备、机床（车床、铣床）、医疗设备、办公自动化及汽车测试台等。适用于高速和高精度环境中对生产效率、安全性和定位控制有较高要求的场景。

常见问题/故障 FAQ（摘要）

• 为什么不接合？— 检查线圈电压与电阻；确认气隙是否在规格范围内。
• 为什么断电后不脱开？— 检查是否有电气故障使线圈持续通电或摩擦面烧结。
• 为什么打滑？— 原因可能为污染、低电压或新品未磨合。
• 为什么过热？— 连续打滑、过电压或电源类型不当可能导致过热。
• 为什么有刮擦/研磨声？— 通常为气隙过小（接触）或轴承故障；需检查并更换。

安装与选型建议

• 按适当安全余量估算所需扭矩。
• 考虑工况转速与响应时间需求。
• 评估工作循环与散热需求以适应连续或频繁运行。
• 确认电压与功率兼容性（例如：WL6324 = 24V DC）。
• 考虑尺寸与安装限制；确保正确对中。
• 如在恶劣环境使用，选择额外防护（密封、耐腐蚀处理）。

技术规格

• Brand: Weilong Technology
• Model: WL6324
• Rated Voltage: DC 24V
• Rated Power: 45 W
• Static / Rated Torque: 175 Nm
• Max Speed: 6000 RPM
• Response Time: < 30 ms
• Service Life: 100,000 cycles
• Certifications: CE, RoHS, ISO9001
• Housing Material: Carbon steel with Teflon-plated coating
• Lead Wire Length: 200 mm
• Installation: Adjustable screw
• Dimension Tolerance: +/- 0.1 mm
• Working Temperature Range: -10°C to 100°C
• Duty Cycle: 1–100%
• Dynamic Friction Torque Range: 5.0–320 Nm
• Warranty: 1 Year
• MOQ: 100 pcs
• Supply Ability: 1000 pcs/week
• Typical Delivery Time: 30 Days
