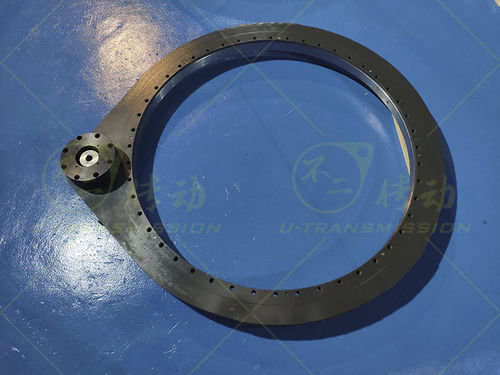

回转环回转驱动装置 S-II-O-1091-MC

S-II-O-1091-MC直齿驱动客户用在伺服变位机上，要求回转精度≤0.01°，由于伺服电机客户有特殊要求，所以要求精密齿轮式回转驱动的启动力矩很小。不二传动的设计团队收到客户的要求后决定采用负游隙的回转支承，回转支承的齿和传动齿轮的齿淬火后进行磨齿加工，齿精度达到6级，回转支承成品齿跳达到0.05mm以内，只有这样才能保证客户最终的要求，通过合理的工艺安排，严格的质量控制，最终回转支承的成品齿跳0.05mm、端跳0.03mm，小齿轮完全达到6级要求，为客户在伺服变位机上使用高精度齿轮式回转驱动打下坚实基础。 不二传动为客户设计的S-II-O-1091-MC精密齿轮式回转驱动负责伺服变位机水平方向360°回转，为了确保回转精度≤0.01°，传动齿轮的支撑轴承选用P5级精密轴承，连接螺栓的稳定性对精密直齿驱动尤为重要，螺纹紧固胶使用LOCTITE乐泰243，确保连接螺栓稳定。凭借团队丰富的经验，合理的设计，再加上生产过程中严格把控每个零部件的质量，最终的装配调试出乎意料的顺利，不二传动团队又一次成功的完成了设计、生产、装配、调试，精密齿轮式回转减速机一定会在伺服变位机上有优秀的表现。
