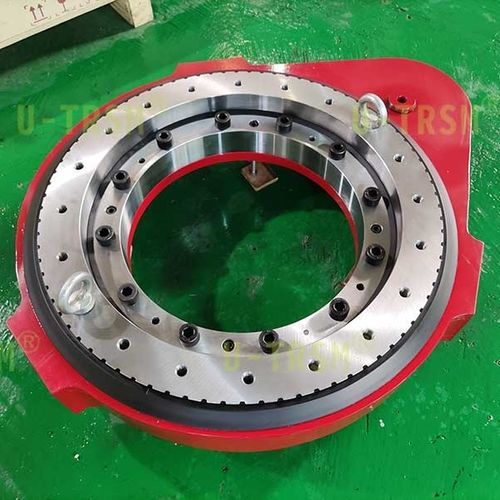

回转驱动装置 S-III-O-0510

S-III-O-0510 竖直支撑齿轮式回转驱动使用在工业自动化领域，水平安装使用，但是固定回转驱动的螺栓不能在回转驱动底部，只能在回转驱动侧面，客户通过壳体侧面的螺栓孔固定回转驱动，回转驱动外圈带动设备的旋转部分旋转。使用环境多粉尘，要求回转驱动具有防尘性能 根据客户要求设计了这款通过侧面螺栓孔连接回转驱动的产品，方案设计后不二传动对车间相似产品进行了模拟受力实验，把回转驱动加载至客户使用载荷，让壳体侧面三点支承所有的载荷，测量壳体的变形量，用实验的方式验证设计的合理性。 通过对实验数据进行分析，结果证明侧面三点支承的设计完全满足客户的使用要求，为了提高安全系数，我们对壳体进行了优化设计，提升了产品的整体强度，也更有利于加工生产。 如果您也有需要侧面连接使用的回转类产品，请联系不二传动，我们在特殊应用领域，特殊产品的设计方面有丰富的经验和独特的想法。
