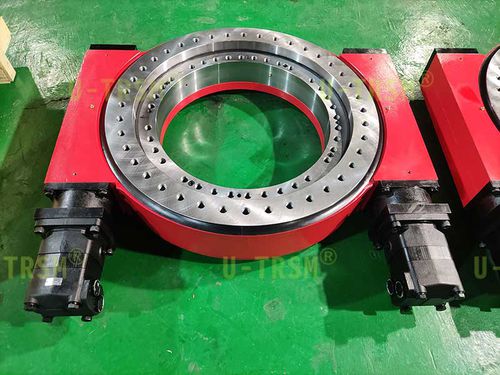

双回转驱动装置 WEA28-2

WEA28-2双蜗杆定制回转驱动使用在特种车辆上，客户要求做适配法兰，配液压马达，配平衡阀。接到客户要求，不二传动为客户设计了这一款双蜗杆回转驱动。为了达到客户的输出扭矩要求，我们选择了双蜗杆自锁，工作的时候一个蜗杆顺时针转动，另一个蜗杆逆时针转动，使用一个液压泵站同时带动两个液压马达工作，液压马达并联使用，马达必须做到良好的同步才能顺利带动双蜗杆自锁回转驱动工作。 回转支承采用42CrMo调质，蜗杆采用42CrMo调质齿淬火磨加工的工艺，壳体使用QT450-10保证稳定性的同时拥有高强度和一定的韧性，支承轴承选用国内一线品牌，液压马达选择BMV500，提供足够的输出扭矩，满足客户大扭矩的要求，马达配平衡阀，使用更平稳，两个马达转动更同步。适配法兰设计的时候充分考虑了安装拆卸的便利性，为后期马达的安装和拆卸提供方便。 各零部件都严格按照图纸生产，经过检测合格后进行装配，由于设计合理，零件加工尺寸精准，一次装配合格，满足客户要求，驱动旋转灵活无噪音，整体精度非常好，双蜗杆驱动装配时中心距不可调，对配合尺寸要求比较严格，设计加工过程中必须严格控制配合尺寸，否则会在装配时出现问题，难以解决。
