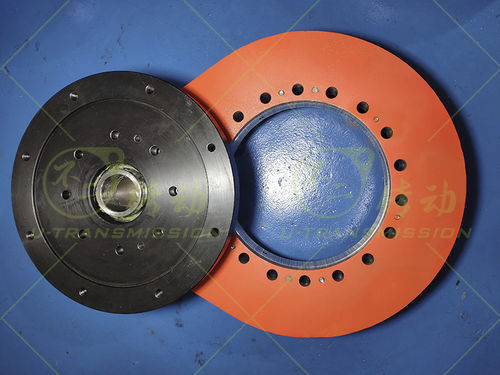

回转驱动装置 S-III-O-0431

S-III-O-0431三系列重载外齿全防护特殊法兰齿轮式回转驱动，客户用在工业往复运动领域，直齿式回转驱动竖直安装使用，受安装空间限制直齿驱动的直径不能太大，这一制约因素限定了直齿驱动的减速比不能做大，但是输出扭矩要求又很高，这种情况下只能选用很大的电机来满足总输出扭矩，最终设计的适配法兰非常大，法兰过大干涉内圈固定螺栓的安装，为此不二传动的设计团队为客户设计了一个特殊的高大的适配法兰，配合合理的安装步骤，完全解决了客户的问题，大扭矩输入，适配法兰也同样做了特殊设计，确保稳定，可靠。 S-III-O-0431齿轮式回转驱动的输入端轴孔尺寸直径70mm，为了保证齿轮强度，齿轮采用了增加壁厚的设计思路，支撑轴承选用大尺寸圆柱滚子轴承，给齿轮提供可靠的支撑，确保直齿驱动平稳可靠运转。
