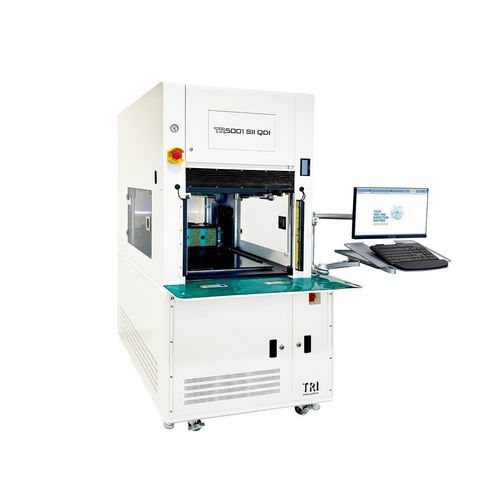

容量测试仪 TR5001 SII QDI

性能网络电压

简介
下一代 ICT+FCT 解决方案，支持高吞吐量的多核并行/合并核心测试，最多可达4个独立核心。TRI 的先进手动搬运器采用免手操作安全设计，并内置自动校准以保证长期测量可靠性。

特点

• 灵活的多核并行测试架构（1–4 核）
• 串行测试控制器，可在任意引脚上分配多达8个端口
• 通过 PXI 模块扩展功能测试和受限访问解决方案
• 内置自检与基于 DMM 的自动校准
• 高精度模拟与数字测量能力
• 兼容 SMEMA 的在线方案以实现高缺陷覆盖率
• 直观的 UI，基于流程的程序开发便捷

测试器规格
模拟/混合测试点：1 核 = 3,456（可选 4,480）；2 核 = 3,328（可选 4,096）；4 核 = 4,096
操作系统：Microsoft® Windows 11
夹具类型：离线夹具，采用长寿命 Quick Disconnection 接口

标准测试组件

• 6 线测量切换矩阵
• 可编程 AC/DC 高压和电流源
• AC/DC 电压与直流电流测量
• 元件 R/L/C 测量
• TestJet 无向量开路检测
• 任意波形发生器

工业 4.0
通信标准：SMEMA、SECS/GEM、IPC‑CFX‑2591、IPC‑HERMES‑9852
良率管理系统：YMS 4.0（可选）

可选组件

• 数字测试：每引脚非多路复用 1:1 架构，支持独立的每引脚电平设置
• 串行测试控制器（STC）编程支持
• DUT 电源：5 V@3 A、3.3 V@3 A、12 V@3 A、-12 V@1 A、24 V@3 A
• 可编程电源（2 通道）：0.2–3 V@2 A 最大 或 3–24 V@3 A 最大
• DPS 可编程 DUT 电源选项：DPS3514（通道最大 30 V/5 A/100 W，4 通道/台）；DPS3122（通道最大 30 V/10 A/200 W，2 通道/台）
• 包含 BScan：Chain、Cluster、Virtual Nails、Virtual Chain 及 IEEE1149.6 测试
• 最多 8 个高速串行端口，板载 Flash 和 EEPROM

系统要求
电源要求：200–240 V，单相，50/60 Hz，3 kVA
电源特性：电源线与接地自动检测，50/60 Hz 自动检测
气源：干燥压缩空气 4–8 kg/cm²

尺寸
宽x深x高：900 x 1160 x 1860 mm
重量：440 kg

技术规格

• 型号：TR5001 SII QDI
• 模拟/混合测试点：1 核 = 3,456（可选 4,480）；2 核 = 3,328（可选 4,096）；4 核 = 4,096
• 操作系统：Microsoft® Windows 11
• 夹具类型：离线夹具，长寿命 Quick Disconnection 接口
• 标准模拟测试硬件：6 线矩阵、可编程 AC/DC 高压/电流源、AC/DC 电压与直流电流测量、R/L/C 测量、TestJet 开路检测、任意波形发生器
• 工业 4.0 支持：SMEMA、SECS/GEM、IPC‑CFX‑2591、IPC‑HERMES‑9852；可选 YMS 4.0
• DUT 电源（标配/可选）：5 V@3 A、3.3 V@3 A、12 V@3 A、-12 V@1 A、24 V@3 A；以及列示的可编程电源与 DPS 模块选项
• 系统电源：200–240 V，单相，50/60 Hz，3 kVA
• 气源：干燥压缩空气 4–8 kg/cm²
• 机器尺寸（WxDxH）：900 x 1160 x 1860 mm
• 机器重量：440 kg
