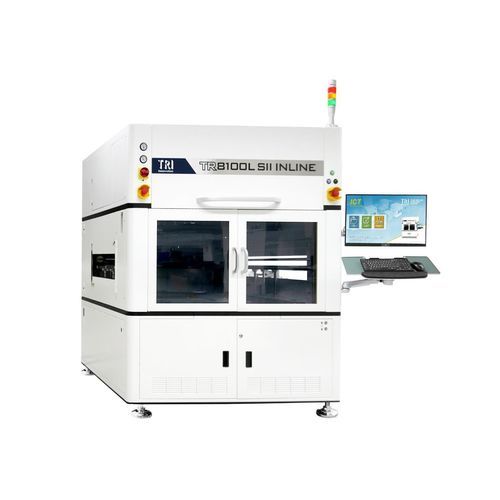

容量测试仪 TR8100 SII INLINE

性能电压连续性

简介
TR8100 SII INLINE 是一款面向 AI 服务器、5G 与电信电子制造的高引脚数在线式 In-Circuit 测试仪（ICT）与功能测试仪（FCT）。其真空夹具确保完整的针脚接触，非多路复用 1:1 的每针独立架构支持最多 7056 个测试点，提升测试速度并简化程序开发。内置自检与对现有 TRI 模块及夹具的兼容性，便于集成并保障长期可靠性。

主要特性

• 高引脚数 ICT + FCT 解决方案：最高 7056 测试点（无 MUX，1:1 架构）。
• 高故障覆盖率，支持模拟与数字测量。
• 支持低压器件测试与高测试吞吐量。
• 真空夹具实现快速且可重复的板件处理。
• 符合人体工学的操作设计，便于夹具调试。
• 内置自检与 DMM 自动校准。
• 基于流程的直观 UI，简化程序开发。

测试仪规格
最大测试点：TR8100L SII INLINE：3,584 点。可选：7,056 点
操作系统：Microsoft® Windows 11
夹具类型：真空式
最大 PCB 尺寸：TR8100L SII INLINE：50 x 90 – 920 x 610 mm
最大 PCB 重量：8 kg（标准），可选 15 kg
最大元件高度余量：顶：90 mm / 底：30 mm / 边：3 mm（可选 5 mm）
输送高度：900 – 970 mm

标准测试组件

• 模拟测试硬件：
• 6 线测量切换矩阵
• 可编程 AC/DC 高压与电流源
• AC/DC 电压、直流电流与频率测量
• 器件 R/L/C 测量
• 合成任意波形发生器（AWG）
• TestJet 无向量开路检测
• 数字测试：
• 非多路复用 1:1 每针独立架构，支持每针独立电平设置
• DUT 电源：固定：+5V@5A、+3.3V@5A、+12V@5A、+12V@1A；可编程：+0.2V~+20V@3A（2 套）、-3V~-20V@3A（2 套）
• 板载 flash 与 EEPROM 支持/编程

工业 4.0
通信标准：SMEMA、SECS/GEM、IPC-CFX-2591、IPC-HERMES-9852
良率管理系统：YMS 4.0（可选）

可选组件

• 适用于 Teradyne、GenRad 夹具的模拟转换套件
• 可编程 APPS 电源 — 最多 75 V / 8 A / 200 W 每通道
• BScan 功能：Chain、Cluster、Virtual Nails、Virtual Chain 与 IEEE1149.6 测试
• 串行测试控制器（STC）编程
• DPS 可编程 DUT 电源（多型号与通道/功率选项）
• ToggleScan 测试与 VregTestTM 多相 PWM 测量

系统要求
电源：200–240 VAC，单相，50/60 Hz，6 kVA
电源特性：自动接地检测与 50/60 Hz 自动检测
空气：干燥空气 4–8 kg/cm2
真空：最小 -0.86 bar（排气 70 m3/h）

尺寸
WxDxH：TR8100L SII INLINE：1550 x 1450 x 1870 mm
重量：TR8100L SII INLINE：1200 kg

标准测试组件 / 附注
最大 PCB 尺寸（示例）：50 x 90 – 920 x 610 mm
测试点变体：3,584（标准）/ 7,056（可选）

特性 / 技术规格

• 型号：TR8100 SII INLINE
• 最大测试点：3,584（TR8100L） / 可选 7,056
• 操作系统：Microsoft® Windows 11
• 夹具类型：真空夹具
• 最大 PCB 尺寸：50 x 90 – 920 x 610 mm
• 最大 PCB 重量：8 kg（标准），可选 15 kg
• 元件高度余量：顶 90 mm / 底 30 mm / 边 3 mm（可选 5 mm）
• 输送高度：900 – 970 mm
• 模拟特性：6 线矩阵、可编程 AC/DC 电源、R/L/C 测量、AWG、TestJet
• 数字特性：1:1 非多路复用架构、固定与可编程 DUT 电源
• 通信：SMEMA、SECS/GEM、IPC-CFX-2591、IPC-HERMES-9852
• 电源需求：200–240 VAC，单相，50/60 Hz，6 kVA
• 空气：干燥空气 4–8 kg/cm2
• 真空：最小 -0.86 bar；排气 70 m3/h
• 尺寸（WxDxH）：1550 x 1450 x 1870 mm
• 重量：1200 kg
