阻抗测试仪 TR5001E SII

容量电压高电压

简介

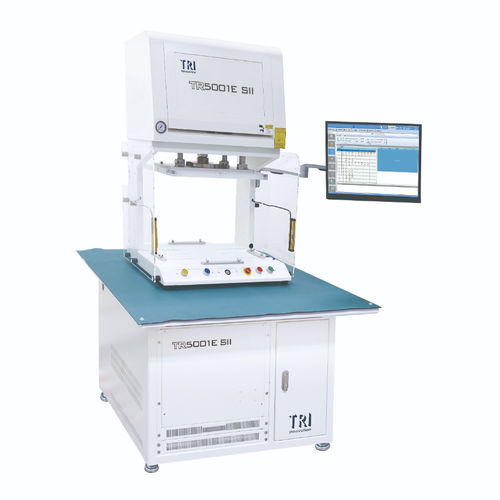

TR5001E SII 是为 PCB 生产测试设计的自动化在电路（In‑Circuit）及功能测试仪。其基于 MDA，提供可选的 ICT 与功能测试能力，以减少操作人员干预并适应高产能生产。ICT 平台具备内置自动校准与自诊断功能，确保长期测试可靠性。

主要特性

• 模块化升级路径：MDA → ICT → 功能测试
• 内置自诊断与自动校准
• 高速高精度测量与测试
• 友好的用户界面，支持快速程序开发

测试仪规格
模拟/混合测试点数：TR5001E SII：3456
TR5001E SII INLINE：2496
操作系统：Microsoft® Windows 11
夹具类型：在线（Inline）或离线（Offline）压装型；在线选项配备长寿命快速断开接口

标准测试组件

• 模拟测试硬件：
• 6 线测量切换矩阵
• 可编程 AC/DC/DC 高压与电流源
• AC/DC 电压与 DC 电流测量
• 元件 R/L/C 测量

可选组件

• 模拟硬件：
• TestJet 无向量开路检测
• 任意波形发生器
• 数字测试：
• 非复用 1:1 每针架构，支持独立每针电平设置
• DUT 电源：5 V@3 A、3.3 V@3 A、12 V@3 A、−12 V@1 A、24 V@3 A
• 可编程电源 (2 通道)：0.2–3 V@2 A 最大或 3–24 V@3 A 最大
• DPS 可编程 DUT 电源选项：
  （1）DPS3514：30 V max / 5 A max / 100 W max 每通道 / 每 DPS 4 通道
  （2）DPS3122：30 V max / 10 A max / 200 W max 每通道 / 每 DPS 2 通道
  （3）APPS7508：75 V max / 8 A max / 200 W max
• Boundary scan：包括 BScan 链/簇/虚拟钉/虚拟链测试，IEEE1149.6
• 板载 Flash、EEPROM、MAC 编程
• ToggleScan：与 BScan 及无向量功能结合的高级测试技术，用于检测针脚开路或短路
• 产量管理系统：YMS 4.0
• Industry 4.0 标准：IPC‑Hermes‑9852、IPC‑CFX

板卡搬运
最大 PCB 尺寸：
TR5001E SII：标准 — 420 x 300 mm；可选 — 600 x 350 mm
TR5001E SII INLINE：标准 — 450 x 300 mm；可选 — 500 x 360 mm
PCB 厚度：0.6–5 mm


外形尺寸
WxDxH：
TR5001E SII：1000 x 900 x 1680–1700 mm

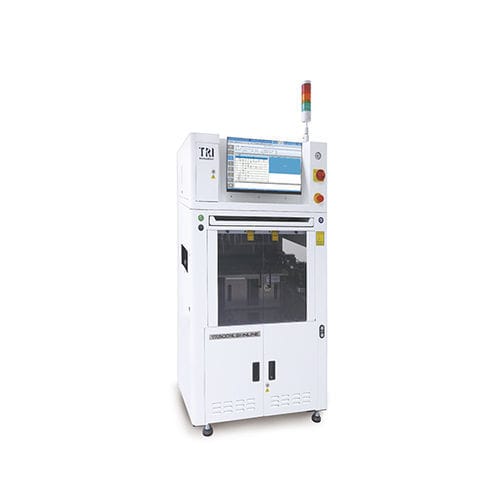

TR5001E SII INLINE：900 x 900 x 1640 mm
注：不含信号塔；信号塔高度：392 mm
重量：
TR5001E SII：200 kg
TR5001E SII INLINE：480 kg

标准测试组件 / 其他

• 包括具可选 ICT 与功能测试能力的 MDA
• 内置自动校准与自诊断
• 高速高精度测量与测试

下载 / 会员内容
请登录以访问会员内容（产品下载可在会员区获取）。

技术规格

• 型号：TR5001E SII
• 模拟/混合测试点数：3456（TR5001E SII）；2496（TR5001E SII INLINE）
• 操作系统：Microsoft Windows 11
• 夹具类型：Inline 或 Offline（Inline 具长寿命快速断开接口）
• 标准模拟测试硬件：6 线矩阵；可编程 AC/DC/DC 源；AC/DC 电压与 DC 电流测量；R/L/C 元件测量
• 可选：TestJet、任意波形发生器、DPS 电源模块、Boundary Scan、板载编程、ToggleScan
• 产量管理：YMS 4.0
• 支持标准：IPC‑Hermes‑9852、IPC‑CFX
• 最大 PCB 尺寸、厚度、外形尺寸与重量如上所示
