容量测试仪 TR8100 SII性能电压连续性
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 测试类型
- 电压, 电阻, 连续性, 性能, 容量, 频率
- 测试产品
- 用于电子卡片, 用于电子部件
- 应用
- 工业, 生产, 用于电子工业
- 其他特性
- 带内存, 可编程测试序列
产品介绍
简介

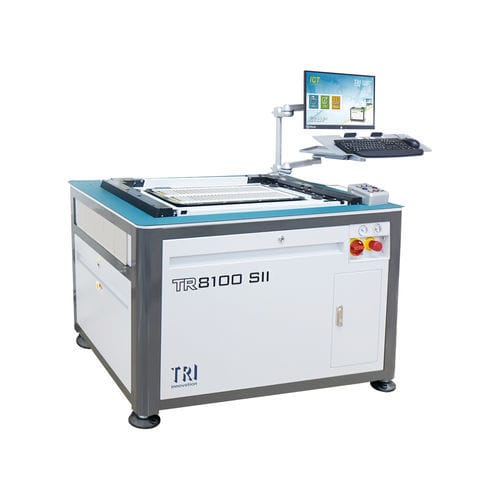

TR8100 SII 是一款针对大型复杂 PCBAs 的在线测试仪（ICT），用于高吞吐量、高精度的测试。其面向低电压器件测试，采用真空治具以确保全部针脚良好接触。非多路复用的逐针（1:1）数字架构在 TR8100L SII 型号下可支持最多 11088 针，能加速测试并简化程序开发。系统内置自诊断以保障长期可靠性。
主要特性
测试机规格
最大测试点：TR8100 SII：3584（可选 7056）；TR8100L SII：11088
操作系统：Microsoft® Windows 11
治具类型：真空式（确保全部针脚接触）
最大 PCB 尺寸：TR8100 SII：790 × 640 mm；TR8100L SII：990 × 640 mm
标准测试组件
Industry 4.0
通讯标准：SMEMA、SECS/GEM、IPC-CFX-2591、IPC-HERMES-9852
良率管理：YMS 4.0（可选）
可选组件
系统要求
电源：200–240 V，单相，50/60 Hz，4 kVA
电源特性：接地自动检测；50/60 Hz 自动检测
空气：干燥空气 4–8 kg/cm²
真空：最低 -0.86 bar（-12.6 psi）；排气量：70 m³/h
外形尺寸
W×D×H：TR8100 SII：1150 × 850 × 800 mm；TR8100L SII：1400 × 850 × 800 mm
重量：TR8100 SII：400 kg；TR8100L SII：470 kg
标准测试组件（摘要）
技术规格
TR8100 SII 是一款针对大型复杂 PCBAs 的在线测试仪（ICT），用于高吞吐量、高精度的测试。其面向低电压器件测试，采用真空治具以确保全部针脚良好接触。非多路复用的逐针（1:1）数字架构在 TR8100L SII 型号下可支持最多 11088 针，能加速测试并简化程序开发。系统内置自诊断以保障长期可靠性。
主要特性
- 真空治具实现高故障覆盖率
- 针对低电压器件优化，测试速度快
- 内置自诊断用于稼动监控
- 高精度模拟测量与测试能力
- 友好的人机界面，便于程序开发
- 通过内置 DMM 自动校准
测试机规格
最大测试点：TR8100 SII：3584（可选 7056）；TR8100L SII：11088
操作系统：Microsoft® Windows 11
治具类型：真空式（确保全部针脚接触）
最大 PCB 尺寸：TR8100 SII：790 × 640 mm；TR8100L SII：990 × 640 mm
标准测试组件
- 模拟测试硬件
- 6 线测量切换矩阵
- 可编程 AC/DC 高压与电流源
- AC/DC 电压、直流电流与频率测量
- 元件 R/L/C 测量
- 合成任意波形发生器（AWG）
- TestJet 无向量开路检测
- 数字测试
- 非多路复用 1:1 逐针架构，支持逐针独立电平设置
- DUT 电源 — 固定：+5V@5A、+3.3V@5A、+12V@5A、+12V@1A；可编程：+0.2V~+20V@3A（2 组）、-3V~-20V@3A（2 组）
- 板载 Flash 与 EEPROM 存储器测试支持
Industry 4.0
通讯标准：SMEMA、SECS/GEM、IPC-CFX-2591、IPC-HERMES-9852
良率管理：YMS 4.0（可选）
可选组件
- 模拟：适配 Teradyne、GenRad 的治具转换套件
- 数字：APPS 可编程电源（最大 75 V/8 A/200 W 每通道）、BScan/链/簇/虚拟钉测试、IEEE1149.6、STC 编程
- DPS 可编程 DUT 电源选项：
（1）DPS3514：每通道 30 Vmax / 5 Amax / 100 Wmax — 每 DPS 4 CH
（2）DPS3122：每通道 30 Vmax / 10 Amax / 200 Wmax — 每 DPS 2 CH
（3）SPS5450：每通道 54 Vmax / 50 Amax / 2400 Wmax — 每机架 1 CH - ToggleScan 测试
- VregTest™：多相 PWM 单相频率与占空比 P/N 测量
系统要求
电源：200–240 V，单相，50/60 Hz，4 kVA
电源特性：接地自动检测；50/60 Hz 自动检测
空气：干燥空气 4–8 kg/cm²
真空：最低 -0.86 bar（-12.6 psi）；排气量：70 m³/h
外形尺寸
W×D×H：TR8100 SII：1150 × 850 × 800 mm；TR8100L SII：1400 × 850 × 800 mm
重量：TR8100 SII：400 kg；TR8100L SII：470 kg
标准测试组件（摘要）
- 模拟测试矩阵与可编程电源
- 高精度测量、R/L/C 测量、AWG
- 数字 1:1 非多路复用架构、固定与可编程 DUT 电源
- 板载存储器测试支持
技术规格
- 型号：TR8100 SII（另有 TR8100L SII 变体）
- 最大测试点：TR8100 SII：3584（可选 7056）；TR8100L SII：11088
- 操作系统：Microsoft® Windows 11
- 治具类型：真空式（全针脚接触）
- 最大 PCB 尺寸：TR8100 SII：790 × 640 mm；TR8100L SII：990 × 640 mm
- DUT 固定电源：+5V@5A、+3.3V@5A、+12V@5A、+12V@1A
- 可编程 DUT 电源：+0.2V~+20V@3A（2 组）；-3V~-20V@3A（2 组）
- 模拟：6 线矩阵、AC/DC 源、频率与 R/L/C 测量、合成 AWG
- 数字：非多路复用 1:1 逐针架构，逐针独立电平设置
- 可选 DPS 型号：DPS3514、DPS3122、SPS5450（规格如上）
- 行业通信：SMEMA、SECS/GEM、IPC-CFX-2591、IPC-HERMES-9852
- 电源要求：200–240 V，单相，50/60 Hz，4 kVA
- 空气要求：干燥空气 4–8 kg/cm²
- 真空要求：最低 -0.86 bar；排气 70 m³/h
- 尺寸 (W×D×H)：TR8100 SII：1150 × 850 × 800 mm；TR8100L SII：1400 × 850 × 800 mm
- 重量：TR8100 SII：400 kg；TR8100L SII：470 kg
