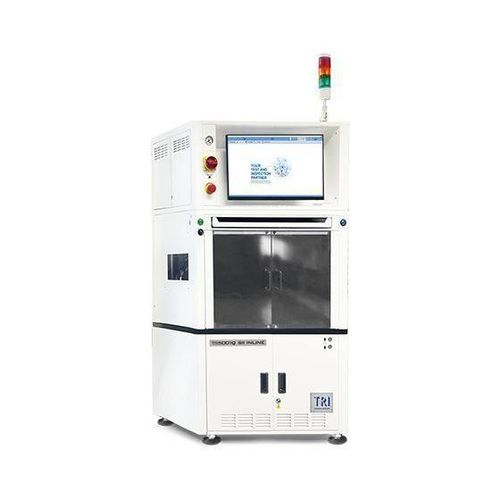

容量测试仪 TR5001 SII INLINE

性能网络电压

简介
TR5001 SII INLINE 是一款用于高产能生产测试的在线并行 ICT+FCT 系统。该系统集成了多核并行测试、兼容 SMEMA 的在线传送装置、耐用的快速断开接口夹具，以及内置自动校准和自检功能，支持连续运行并减少操作人员干预。

主要特性

• 灵活的多核并行测试器，最多支持 4 个独立内核
• 串行测试控制器，最多 8 个端口，可在任意引脚配置
• 受限接入测试能力，并可通过 PXI 模块扩展功能测试
• 内置自检与自动校准（DMM 辅助）
• 高精度的模拟/混合信号测量与测试性能
• 兼容 SMEMA 的在线传送装置，实现自动化板材流转
• 直观的用户界面，支持基于流程的程序开发

测试器规格

• 模拟/混合测试点：1 内核 – 3,456（可选：4,480）；2 内核 – 3,328（可选：4,096）；4 内核 – 4,096
• 操作系统：Microsoft® Windows 11
• 工装类型：带快速断开接口的在线工装

标准测试组件

• 6 线测量切换矩阵
• 可编程 AC/DC 高压与电流源
• AC/DC 电压及直流电流测量
• 元件 R/L/C 测量
• TestJet 向量无关开路检测
• 任意波形发生器

工业 4.0
通信标准：SMEMA、SECS/GEM、IPC-CFX-2591、IPC-HERMES-9852
良率管理系统：YMS 4.0（可选）

可选组件

• 数字测试：每引脚非多路复用 1:1 架构，支持单引脚独立电平设置
• 串行测试控制器 (STC) 编程
• DUT 电源：5 V@3 A、3.3 V@3 A、12 V@3 A、-12 V@1 A、24 V@3 A
• 可编程电源（2 通道）：0.2–3 V@2 A max 或 3–24 V@3 A max
• DPS 可编程 DUT 电源：DPS3514（通道最大 30V / 5A / 100W；每 DPS 4 通道）；DPS3122（通道最大 30V / 10A / 200W；每 DPS 2 通道）
• 包含 BScan chain、BScan cluster、BScan virtual nails、BScan virtual chain 及 IEEE1149.6 测试
• 最多 8 个高速串行端口，板载 Flash 与 EEPROM

板材处理
最小 PCB 尺寸：50 x 50 mm
最大 PCB 尺寸：510 x 510 mm

系统要求
电源：200–240 V，单相，50/60 Hz，3 kVA
电源特性：接地自动检测，50/60 Hz 自动检测
气源：干燥空气 4–8 kg/cm2

尺寸
宽 x 深 x 高：900 x 1200 x 1680 mm（信号塔高度：392 mm）
重量：687 kg

备注

• 为多核并行架构的高产能在线 ICT+FCT 测试而设计
• 兼容 SMEMA 的在线传送装置，支持自动化在线运行
• 内置诊断、自动校准和快速断开工装，保证长期可靠性

技术规格

• 型号：TR5001 SII INLINE
• 品牌：Test Research, Inc. (TRI)
• 模拟/混合测试点：最多 4,096（4 内核）；提供可配置选项
• 操作系统：Microsoft Windows 11
• 工装类型：带 Quick Disconnection Interface 的在线工装
• PCB 尺寸范围：50 x 50 mm – 510 x 510 mm
• 电源：200–240 V，单相，50/60 Hz，3 kVA
• 气源：干燥空气 4–8 kg/cm2
• 尺寸 (WxDxH)：900 x 1200 x 1680 mm（信号塔：392 mm）
• 重量：687 kg
