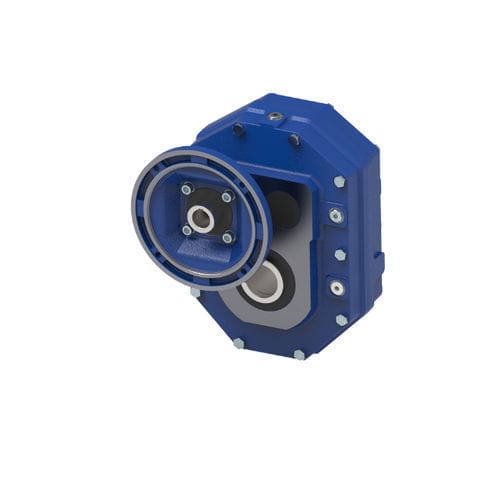

直齿轮减速机 P螺旋齿轮同轴空心轴
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 螺旋齿轮, 直齿轮
- 轴位置
- 同轴
- 机轴位置
- 空心轴
- 扭矩
- 200-500Nm, 100-200Nm, 500-1000Nm, 1-2kNm, 2-5kNm
- 安装类型
- 法兰安装, 轴装式
- 构造特性
- 紧凑型, 中空
- 性能
- 高效率, 高扭矩
- 应用
- 用于自动化设备, 工业用途, 带式输送机用, 农用机械用, 用于包装机, 用于食品机械, 海洋应用, 药品, 用于采矿设备
- 其他特性
- 带马达适配器
- 功率
最多: 90.2 kW
(122.64 hp)最少: 0 kW
(0 hp)- 削减比率
最多: 63 unit
最少: 5 unit
产品介绍
概述
轴安装减速机 P series 为紧凑型斜齿轮装置，旨在优化占用空间并在多种工业应用中提供高效传动。可直接轴装或采用 IEC 法兰电机的紧凑联轴器，适用于输送、搅拌、包装线等场合。
产品详情
配置
展示两种输入配置（凸出输入轴和电机联轴器）。配置图示说明了转矩范围和兼容的输入类型，便于选型。
适用领域
技术参数
轴安装减速机 P series 为紧凑型斜齿轮装置，旨在优化占用空间并在多种工业应用中提供高效传动。可直接轴装或采用 IEC 法兰电机的紧凑联轴器，适用于输送、搅拌、包装线等场合。
产品详情
- 额定功率：最大 90.2 kW
- 减速比范围：5 至 63
- 转矩范围 (T2M)：170 – 4480 Nm
- 两种输入形式：凸出输入轴或用于 IEC 法兰电机的紧凑型电机联轴器
- 箱体为工程用铸铁，内外带加强肋；单一润滑室以改善散热和内部润滑
- 外观涂装：蓝色 RAL 5010
- 齿轮材料：16CrNi4、18NiCrMo5 或 20MnCr5（UNI EN 10084），经淬火和渗碳处理
- 标准中空输出轴为钢制，可提供多种孔径；可在输入轴另一侧安装输出法兰；通过张紧器或扭矩臂固定；可配置止回装置
- 可选件：输出轴安装/拆卸套件、中空输出轴（带收缩盘）、输出法兰、扭矩臂、中空轴保护套件、止回装置
- 备件清单见技术目录 HELICAL AND BEVEL HELICAL GEARBOXES（蓝色封面）
配置
展示两种输入配置（凸出输入轴和电机联轴器）。配置图示说明了转矩范围和兼容的输入类型，便于选型。
适用领域
- 自动化与包装
- 医药行业
- 食品与饮料加工
- 大理石与木工
- 农业与畜牧
- 采矿
- 海洋应用
- 通用工业驱动
- 化工与塑料
- 洗车系统
- 剧场舞台设备
技术参数
- 系列：P series
- 最大功率：90.2 kW
- 减速比：5 ÷ 63
- 转矩范围 (T2M)：170 - 4480 Nm
- 输入类型：凸出输入轴或用于 IEC 法兰电机的紧凑型电机联轴器
- 箱体材料：工程铸铁，内外带肋
- 齿轮材料：16CrNi4 或 18NiCrMo5 或 20MnCr5（UNI EN 10084），淬火并渗碳
- 表面处理：外部涂装 蓝色 RAL 5010
- 输出：钢制中空输出轴（多种孔径）；可选输出法兰、收缩盘、扭矩臂、止回装置
