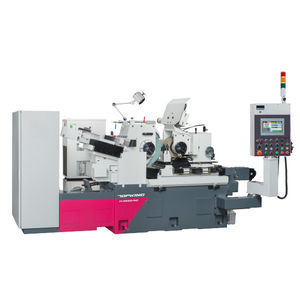

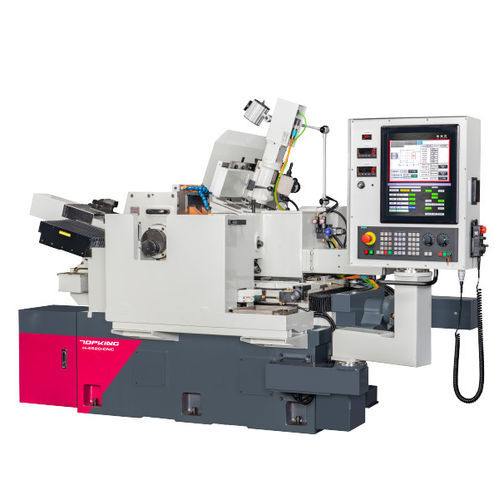

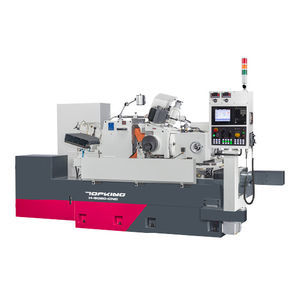

无心磨床 H-4520用于零件加工卧式CNC数控
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 无心
- 应用
- 用于零件加工
- 结构
- 卧式
- 操控类型
- CNC数控
- 轴数
- 双轴
- 其他特性
- 高精度, 静液压
- 主轴速度
最多: 300 rpm
(1,885 rad.min-1)最少: 10 rpm
(63 rad.min-1)- 输出功率
7.5 kW
(10.2 hp)- 砂轮直径
455 mm
(18 in)- 机器质量
4,300 kg
(9,479.88 lb)
产品介绍
简介能力机器特点 用户友好型操作系统：最新的 CNC 技术，程序编辑适用于各种部件磨削应用；操作面板上可安装快捷方式和紧急停止装置；可与各种自动装载/卸载系统集成的灵活软件；可使用 MITSUBISHI/FANUC/SIEMENS 系统：机器结构由优质 Meehanite 铸铁制成，加工前经过热处理并消除应力。滑轨经高频淬火和精密研磨，具有稳定性和耐磨性。 静压主轴和滑轨的优点：无金属与金属之间的磨损，加工过程中摩擦极低，温升也很低，高压油膜适合高速旋转，确保旋转精度和较长的使用寿命。 油冷却系统：配有油冷却器，可保持恒定的油温，防止因油温变化而导致主轴精度下降。 保护装置蓄压器：特殊的蓄压器设计可在断电时将静压油返回主轴系统，避免因瞬间失去静压油膜而造成损坏：R.W.下滑块（进给轴）采用静压导轨，滑动平稳、快速，进给精度高；下进给轴由带谐波减速器的伺服电机驱动，可减少反向间隙并增加扭矩；手动微调最小 0.001 mm，NC 微调最小 0.0005 mm。 稳定的砂轮自动修整装置：凹燕尾槽滑道和超大侧槽提高了砂轮装置的稳定性。 修整装置：修整结构由特殊合金铸铁制成，液压驱动前后修整（可选伺服用于轮廓修整），可变修整速度；R.W.修整可根据部件要求进行调整。 轴向组合用于 CNC 系列：Z 轴（G.W. 垂直修整）、Y 轴（G.W. 水平修整）、A 轴（R.W. 垂直修整）、B 轴（R.W. 水平修整）、C 轴（R.W. 上滑块自动进料）、X 轴（R.W. 下滑块自动进料）。
附件标准附件 砂轮和法兰盘 x 1 套 导轮 x 1 套 进给工作托架和硬质合金刀片 x 1 套 直进给工作托架和硬质合金刀片 x 1 套 金刚石工具（2 件/套）x 1 电动系统 x 1 套 润滑系统（含油冷却剂和蓄能器） x 1 套 冷却系统 x 1 套 工作灯 x 1 套 工具（水平垫）和工具箱 x 1 套 。
可选配件自动上料装置（通过式磨削） 自动卸料装置（通过式磨削） 自动上料装置（通过式磨削） 自动卸料装置（通过式磨削卸料装置（直进式磨削） 用于长棒材磨削的 V 型辅助装置 自动。装载和卸载附件（进料磨削） 振动给料机（直通磨削） 完全防溅罩 磁性冷却液分离器 纸过滤器 水力旋风冷却液分离器 砂轮用夹具曲柄 。
规格特性/技术参数型号：H-4520-CNC 标准磨削直径范围：Ø1 ~ Ø45 mm 砂轮尺寸：Ø455 x 205 x Ø228.6(7A) mm 导轮尺寸：Ø255 x 205 x Ø127(7A) mm 砂轮线速度：33 米/秒（45 米/秒） 砂轮转速：10 ~ 300 转/分钟 最大进料长度：200 mm 自动进料最小增量： 0.0005 mm 砂轮电机： 7.5 kW 导轮电机： 3.5 kW（伺服） 机器尺寸（长 x 宽 x 高）：3050 x 1710 x 2100 mm 净重：4300 kg 。
---
