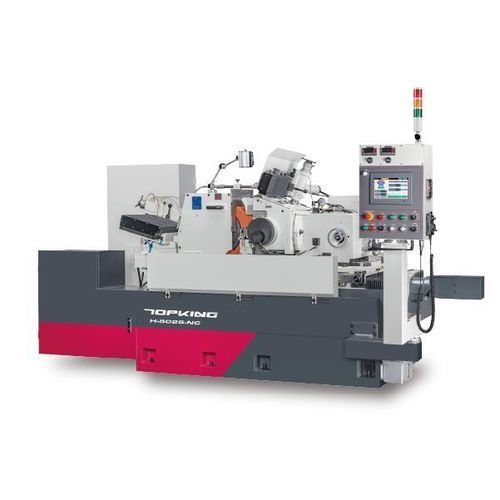

无心磨床 H-5025

用于零件加工卧式NC

简介
H-5025-NC为高精度外圆磨床，适用于棒材及车削件的稳定批量加工。机床采用静压主轴与静压导轨，消除金属接触，降低振动与磨损，实现最低0.0005 mm的进给分辨率，从而获得优异的表面光洁度和尺寸精度。床身为经热处理的Meehanite铸铁，具热稳定性，图形化Teach-in人机界面可快速调机而无需复杂编程。配备蓄能器保护与油冷系统以保障加工安全与延长使用寿命。

加工能力
标准磨削直径范围：Ø2 ~ Ø75 mm
砂轮（外径×宽度×内径）：Ø510 × 255 × Ø304.8(7A) mm
砂轮线速度：33 m/sec（可选45 m/sec）
调速轮（外径×宽度×内径）：Ø330 × 255 × Ø177.8(7A) mm
调速轮转速：10 ~ 220 rpm
最大进给长度：250 mm（规格表为200 mm）
自动进给最小增量：0.0005 mm

机床特点

• 图形化HMI，支持Teach-in及触摸屏操作，快速设定并可进行微进给调整，无需编辑程序。
• 高刚性Meehanite铸铁底座，经应力消除处理并精密研磨导轨，具有良好热稳定性与耐磨性。
• 静压主轴与导轨系统实现非接触支撑，摩擦极低，提升转动精度与使用寿命。
• 油冷系统（含冷却器）保持油温恒定，保护加工精度。
• 蓄能器保护装置在压力下降（如断电）时将静压油回补至主轴系统，防止瞬态失压造成损坏。
• 下滑台（进给轴）采用静压导轨，滑动平稳且进给精度高；伺服驱动配合谐波减速器以减小间隙并提升扭矩。手动微调0.001 mm。
• 稳定的砂轮自动修整装置，凹形燕尾结构及超大侧向导轨提高修整座稳定性。
• 调速轮及砂轮修整机构由经热处理的合金铸铁制成；液压前后驱动，并可选配伺服电机用于轮廓修整，转速可变。
• NC轴组合：一轴（X）用于调速轮下滑台自动进给控制；两轴（Z+X）用于砂轮自动修整（垂直）及调速轮下滑台自动进给。
• 可选完整防护罩及其他安全附件，保证车间清洁与操作安全。

标准附件

• 砂轮及法兰套件 ×1
• 调速轮及法兰套件 ×1
• 进给工件托和硬质合金刀片 ×1套
• 穿通式工件托和硬质合金刀片 ×1套
• 金刚石工具（2件/套） ×1套
• 电气系统 ×1套
• 润滑系统（含油冷与蓄能器） ×1套
• 冷却系统 ×1套
• 工作灯 ×1
• 工具（找平垫）及工具箱 ×1套

可选附件

• 砂轮动平衡台及轴
• 型面磨削装置
• 砂轮电离修整装置
• 液压工件弹出器（进给磨削）
• 进给磨削手动送料器（上下）
• 自动上料装置（穿通磨削）
• 自动送料器（穿通磨削）
• 自动下料装置（穿通磨削）
• 长棒磨削V型支撑
• 进给磨削自动上料与下料装置
• 振动送料器（穿通磨削）
• 全封闭防护罩
• 磁性冷却液分离器
• 纸式过滤器
• 水力旋流式冷却液分离器
• 砂轮装夹用夹具曲柄

规格
标准磨削范围（直径）：Ø2 ~ Ø75 mm
最大进给长度：200 mm（容量段显示250 mm）
自动进给最小增量：0.0005 mm
砂轮尺寸：Ø510 × 255 × Ø304.8(7A) mm；线速度33 m/sec（可选45 m/sec）
调速轮尺寸：Ø330 × 255 × Ø177.8(7A) mm；10 ~ 220 rpm
倾角：+5° ~ -3°；回转角：±5°
手轮刻度：上滑台进给 3.5 mm/回（0.05 mm/刻度）；下滑台微进 0.1 mm/回（0.001 mm/刻度）
驱动电机：砂轮 11.25 kW；调速轮 5.0 kW（伺服）；下滑台进给电机（X轴 NC 一轴）1.0 kW
油箱容量：液压油 90 L；冷却液 160 L
机器尺寸（长×宽×高）：3380 × 2160 × 2020 mm

技术特性

• 型号：H-5025-NC
• 磨削直径范围：Ø2 ~ Ø75 mm
• 最大进给长度：200–250 mm（见注）
• 自动进给分辨率：0.0005 mm
• 砂轮：Ø510 × 255 × Ø304.8(7A) mm；33 m/sec（可选45 m/sec）
• 调速轮：Ø330 × 255 × Ø177.8(7A) mm；10 ~ 220 rpm
• 电机：砂轮 11.25 kW；调速轮 5.0 kW（伺服）
• 油箱：液压油 90 L；冷却液 160 L
• 占地尺寸：3380 × 2160 × 2020 mm
