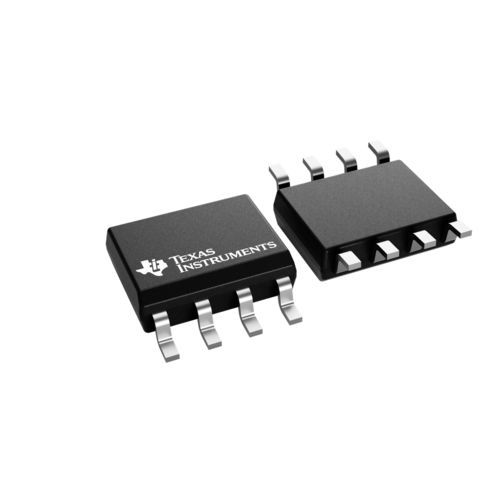

集成电路电流传感器 / 分流器 INA219

底板安装印刷电路板PCB

概述 INA219 是一款具备 I2C 或 SMBus 兼容接口的电流分流与功率监测器。器件可测量分流电压降和总线供电电压，并支持可编程的转换时间与数字滤波。可编程校准值与内部乘法器结合，可实现安培单位的直接电流读数；附加乘法寄存器可计算瓦特单位的功率。I2C/SMBus 接口支持 16 个可编程地址。INA219 提供 A、B 两种精度等级（B 级精度更高），可在 0 至 26 V 总线范围内检测分流。工作电源为单一 3 至 5.5 V，最大静态电流约 1 mA。工作温度范围：−40 °C 至 125 °C。

主要特性

• 感测的总线电压范围：0 至 26 V
• 可报告电流、总线电压与功率
• 16 个可编程 I2C/SMBus 地址
• 高精度：最高 0.5%（INA219B）
• 可编程转换时间与数字滤波
• 用于安培直接读数的校准寄存器
• 提供 SOT-23-8 与 SOIC-8 封装

技术规格

• 共模电压（最大）：26 V
• 共模电压（最小）：0 V
• 数字接口：I2C、SMBus
• 分辨率：12 位
• 输入失调（±）（最大）：50 µV、100 µV（视等级而定）
• 输入失调漂移（±）（最大）：0.5 µV/°C
• 输入失调漂移（±）（典型）：0.1 µV/°C
• 电压增益（V/V）：0.125、0.25、0.5、1
• CMRR（最小）：100 dB
• 供电电压（最大）：5.5 V
• 供电电压（最小）：3 V
• 静态电流 Iq（最大）：1 mA
• 增益误差（%）：0.3、0.5
• 增益误差漂移（±）（最大）：83、167 ppm/°C
• 功能：双向测量、集成功率监测、可编程增益
• 通道数：1
• 功率测量精度：0.8%、1%（视等级/配置而定）
• 等级：目录产品
• 工作温度范围：-40 °C 至 125 °C

应用

• 电源管理与监测
• 电池供电系统的电流与功率测量
• 功耗与能效监测
• 用于保护与计量的测量前端
